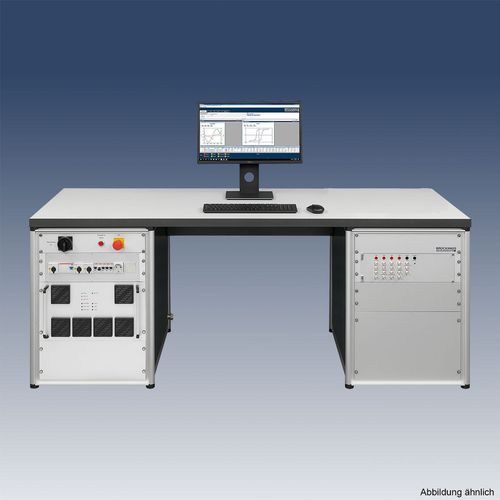

地磁場試験機 MPG HF

EMC磁気特性コイル

- HFトランスデューサー、EMCサプレッションチョーク、ストレージチョークに一般的に使用されるフェライト、PMC、アモルファス材料のような電磁鋼板やその他の軟磁性材料の磁気特性の測定 - 特定の測定コイルシステムで自由に設定可能 - 完全にデジタル化されたデータ文書化 - 高速測定 - IEC 60404-10およびASTMに準拠した最大200 kHzまでの測定コイルシステムおよび評価 - リングやシートの測定に最適なモジュール - BROCKHAUS® MPG Expert HF ソフトウェアによる測定、表示、QM システムへの統合 - 豊富な診断機能 動作原理 測定コイル内で試料は定義された磁場に曝され、軟磁性材 料に磁束が発生します。必要な電流はパワーアンプから供給されます。電流はクランプ式電流計で測定します。 分極の決定は、誘導電圧のサンプリング、変換、積分によって行われる。別々の高速アナログ・デジタル変換器によるHサイズとJサイズの並列記録により、完全な同時測定が保証される。 測定は正弦波分極下で行われます。公称電圧は、非常に安定したデジタル周波数発生器によって供給されます。振幅と周波数は、入力されたサンプルデータとデフォルト値に従ってソフトウェアで設定されます。 操作、測定、評価はMPG Expert HFソフトウェアを介して行われ、測定プロセスのパラメトリック化や組み合わせは完全に自由です。 MPG Expert HFはWindows 7 32bit上で動作します。 アプリケーション - アモルファス材料 - ソフトフェライト - ナノ結晶材料 - 鉄粉
