絶縁変圧器 HB5AIAQBA

電源配電注型樹脂

製品概要

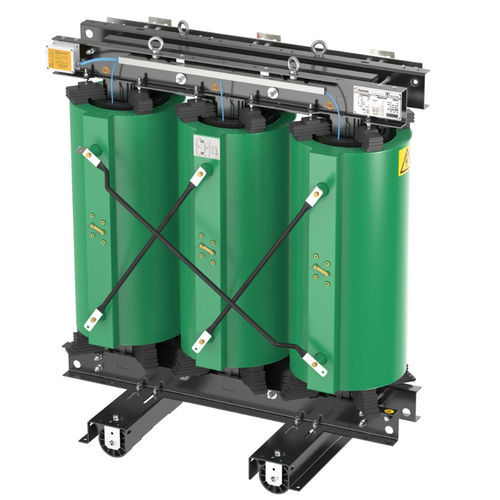

キャストレジン変圧器 BTicino HB5AIAQBA、絶縁クラス 36 kV。定格容量 100 kVA、一次電圧 33 kV、二次電圧 460 V。産業用途の中・低圧配電および屋内設置に適しています。

技術仕様（表）
ブランド：BTicino
適用規格：IEC 60076-11 および EN 50708
定格電圧：33 kV - 460 V
周波数：50 Hz
定格容量（VA）：100 kVA
高さ：1.8 m
幅：850 mm
長さ：1.65 m
シリーズ：GreenT Cast resin transformers

製品詳細

• 一次電圧（Vprim）：33 kV
• 二次電圧（Vsec）：460 V
• 無負荷損失 (Po)：289 W
• 短絡損失 (Pk)：1980 W
• インピーダンス電圧 (Uk)：6%

仕様・技術データ

• ブランド：BTicino
• 適用規格：IEC 60076-11、EN 50708
• 定格電圧：33 kV / 460 V
• 周波数：50 Hz
• 定格容量：100 kVA
• 一次電圧：33 kV
• 二次電圧：460 V
• 無負荷損失 (Po)：289 W
• 短絡損失 (Pk)：1980 W
• インピーダンス電圧 (Uk)：6%
• 寸法（H x W x L）：1.8 m x 850 mm x 1.65 m
• シリーズ：GreenT Cast resin transformers
• 製品コード：HB5AIAQBA
