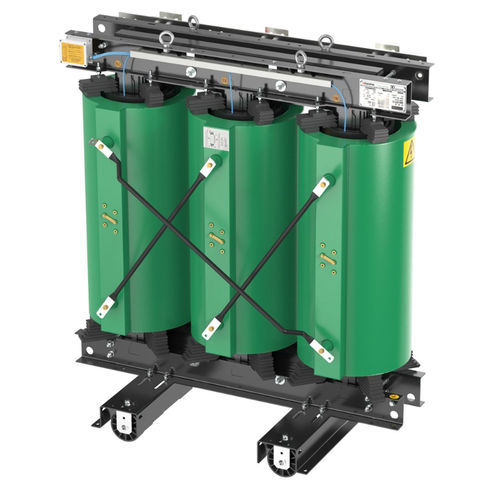

電源変圧器 HC5AIAQBA

配電注型樹脂産業用

製品概要
キャストレジン変圧器 HC5AIAQBA。中圧から低圧への配電用。絶縁クラス36 kV、定格出力160 kVA。産業用途での安全かつ保守性の低い運用を想定して設計されています。

主要電気パラメータ

• 一次電圧 (Vprim)：33 kV
• 二次電圧 (Vsec)：400 V
• 無負荷損失 (Po)：414 W
• 短絡関連損失 (Pk)：2860 W
• 短絡電圧 (Uk)：6 %

技術データ

• ブランド：BTicino
• 参照規格：IEC 60076-11 および EN 50708
• 定格電圧：33 kV / 400 V
• 周波数：50 Hz
• 定格出力：160 kVA
• 高さ：1.75 m
• 幅：850 mm
• 長さ：1.6 m
• シリーズ：Green T.HE

ファミリー / ハイライト

• 過酷な環境条件に対応する高性能ユニット
• EN 50708-2-1 に準拠して製造
• 規則 2019/1783 に適合したエコ対応設計
• 運転時のエネルギー消費削減を目的とした設計

技術資料
設置マニュアルが利用可能です。Green T.HE カタログおよび製品ファミリー紹介ビデオがダウンロード可能です。

特性 / 技術仕様

• 製品コード：HC5AIAQBA
• タイプ：キャストレジン変圧器、絶縁クラス36 kV
• 定格出力：160 kVA
• 定格電圧（一次/二次）：33 kV / 400 V
• 周波数：50 Hz
• 短絡電圧 (Uk)：6 %
• Po（無負荷損失）：414 W
• Pk（短絡損失）：2860 W
• 高さ：1.75 m
• 幅：850 mm
• 長さ：1.6 m
• シリーズ名：Green T.HE
