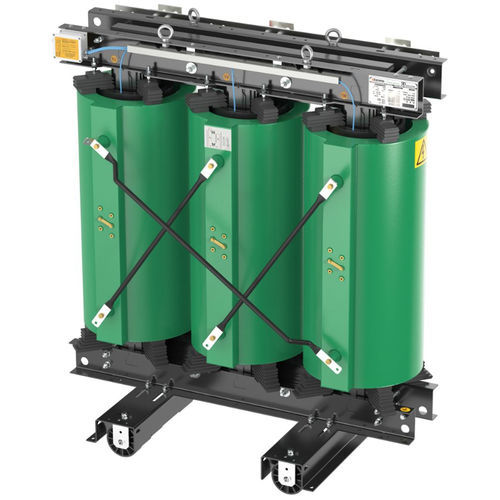

絶縁変圧器 HF5AIAQBA

電源配電注型樹脂

概要
中低圧配電向けのキャストレジン（樹脂充填）乾式変圧器。絶縁階級 36 kV。定格容量 315 kVA。一次電圧 33 kV、二次電圧 400 V、周波数 50 Hz 向けに設計。シリーズ：GreenT cast resin transformers（BTicino）。

技術的特徴
ブランド：BTicino
参照規格：IEC 60076-11 および EN 50708
定格電圧：33 kV / 400 V
周波数：50 Hz
定格容量（VA）：315 kVA
寸法：高さ 1.85 m、幅 1.00 m、長さ 1.70 m

追加の性能データ
一次電圧（Vprim）：33 kV
二次電圧（Vsec）：400 V
Po：641 W
Pk：4264 W
短絡電圧（Uk）：6%

技術仕様

• ブランド：BTicino
• シリーズ：GreenT cast resin transformers
• 絶縁階級：36 kV
• 定格容量：315 kVA
• 定格電圧：33 kV / 400 V
• 周波数：50 Hz
• 一次電圧（Vprim）：33 kV
• 二次電圧（Vsec）：400 V
• Po：641 W
• Pk：4264 W
• 短絡電圧（Uk）：6%
• 寸法：高さ 1.85 m、幅 1.00 m、長さ 1.70 m
• 参照規格：IEC 60076-11 および EN 50708
