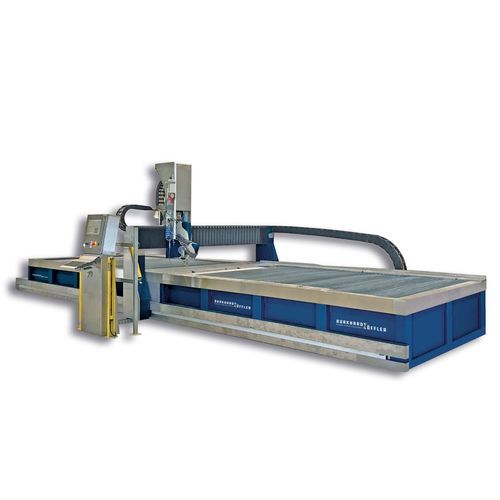

ウォータージェット切断機 TWIN 2D/3D3Dウォーター ジェット式プラスチック用石材用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ウォータージェット, 3Dウォーター ジェット式
- 切断材料
- プラスチック用, 石材用, 大理石用, 花崗岩用, ガラス用, セラミック用
- 切断製品
- パネル
- 用途
- 産業用
- 材料の搬入
- 自動荷積み式, 自動搬入・搬出
- 構成
- ダブルテーブル, 2D, 5軸
- その他の特徴
- 全自動式, 3D, エクスチェンジ テーブル付, 回転駆動
- X軸移動距離
4,000 mm
(157.48 in)- Y軸移動距離
2,200 mm
(86.61 in)- 切断速度
0.833 m/s
(2.733 ft/s)- 繰り返し切断精度
0.05 mm
(0.002 in)- 作動圧力
4,100 bar
(59,465.47 psi)
詳細
概要
POWERJET TWIN 2D/3D は、連続積載が可能な産業用ウォータージェット切断機です。2基の受け槽を備え、加工中の着脱により連続生産と長尺または複数パネルの加工を可能にします。
材料と用途
精度と校正
自動化と生産統合
技術仕様
POWERJET TWIN 2D/3D は、連続積載が可能な産業用ウォータージェット切断機です。2基の受け槽を備え、加工中の着脱により連続生産と長尺または複数パネルの加工を可能にします。
材料と用途
- 加工可能材料：セラミック、磁器、御影石、ガラス、プラスチック、人工石など。
- 工業生産ライン、バッチ処理、自動化設備への組込みに適しています。
精度と校正
- 回転・スイベル可能な3D切断ヘッドにより正確な面取り（ミトレ）および3D切断が可能です。
- 切断中の材料厚みの差を自動センサーが補正します。
- ウォータージェットヘッドの電子式測定・校正システムにより、機械レベルごとに0.05 mmの測定精度を実現します。
- 偏差は機械的に測定し、高度なソフトウェアで補正可能で、据付時および定期保守時に測定を行い精度を維持します。
自動化と生産統合
- 2基の集水槽により加工中の積替えを可能にし稼働率を向上させる機械構成です。
- オプション：完全自動テーブル交換、受け槽のスラッジ吸引、複雑形状向けの5軸補間3D切断ヘッド。
- 自動化された生産プロセスへの組込みおよび連続稼働を前提に設計されています。
技術仕様
- 作業領域：2 × 4000 x 2200 mm
- 高圧ポンプ：30–100 kW
- 作動圧力：4100 bar
- 送り速度（X, Y）：50 m/min
