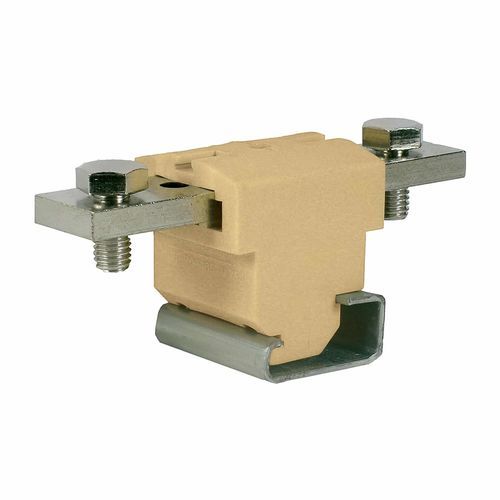

パネル取り付け端子台 ACB

ねじ接続式貫通接続プラスチック

クランプの信頼性：接続部（ケーブルラグまたはバー）の信頼性は、ネジとロックナット、およびその間に挟まれた平ワッシャーとスプリングワッシャーによって確保されています。これは、動的応力の影響を相殺するのに特に効果的です。<br><br>下処理を必要としない導体のクランプ用に設計されたバージョンでは、ワイヤークランプの作用と特徴的な巻き付け形状によって、接続の信頼性が確保されています。 導体に加わる圧力に対するその弾性的な反応が、締め付けネジの頭部の下でロック機構として機能し、振動がある場合でも緩みを防ぎます。<br><br>また、導体バーは、導体の保持力を高めるために、適切に凹んだ座面を持つように設計されています。 さらに、ワイヤークランプの接触面とバーの凹面部分には、全長にわたって横方向の溝が設けられています。 これらの溝は、機械的な保持力と電気的接触の両面において接続性能を向上させ、低い接触抵抗を確保します。<br><br>「バー」バージョンの保護装置：通常の設置条件下では、この保護装置は端子の軸に対して縦方向に配置されます。 安全基準の要件に従い、普通のドライバーを使って簡単に回転させることができます。これにより、接続ユニットにアクセスして、ケーブルラグやバーの作業を行うことが可能になります。<br>「ケーブル」バージョンの保護カバー：この場合、保護カバーは固定式で、スナップ式に装着されています。 端子軸に対して直交する向きに配置され、カラー、クランプ、および締め付けネジを保護します。特に、端子と位置合わせされ、導体導入穴と一直線上に配置された「スライドシャッター」機構が特徴です。 これにより、最大限の安全性を確保した状態で手動操作を行い、導入穴を部分的または完全に閉じて、通電部分を保護することができます。これは、特に公称サイズよりも断面積がはるかに小さい導体を使用する場合や、片側からのみ端子に配線を行う場合に有効です。<br>取り付け：<br>これらの電力用端子は、その大きな寸法と導体によって生じる高い応力のため、新しい取り付けシステムが開発されました。このシステムにより、さまざまな標準レールプロファイル（IEC 60715に準拠）への取り付けが可能となります。<br><br>取り付けシステムの指定されたスロット（黄色い部分）にドライバーを差し込むだけで、端子ブロックを取り外すことができます。<br><br>レール自体が平らな壁に取り付けられている場合、GPM端子の寸法上、端子台を取り付け面から適切な間隔を保つために、フラットブラケットを使用する必要があります。<br><br>このシリーズの各端子には、パネルへの直接取り付け用（/FIX）のバージョンも用意されています。<br><br>マーキング：GPM 端子は、両面での識別が可能です。 これには、CNU/8 ネームマーカーストリップ（2 要素）または CSC マーカーストリップ（最大 5 要素）のいずれかを使用できます。これら 2 つのオプションは互いに排他的ではなく、併用することも可能です。<br><br>クロス接続： このシリーズのターミナルでは、適切な並列ジャンパーを使用することで、2つまたは3つの隣接するターミナル間の横方向の並列接続も可能です。この付属品を取り付けるには、絶縁体の側壁にあるあらかじめ切り込みが入った絶縁仕切りを取り外す必要があります。<br>
