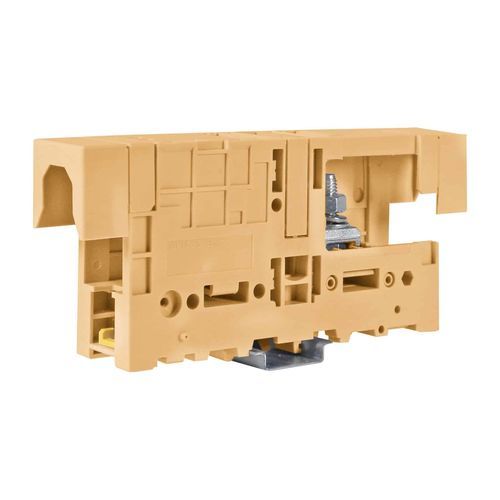

パネル取り付け端子台 GPM

ねじ接続式貫通接続プラスチック

締め付けの信頼性：接続部（ケーブルラグまたはバー）の信頼性は、ネジとロックナット、およびその間に挟まれた平ワッシャーとスプリングワッシャーによって確保されており、動的応力の影響を相殺するのに特に効果的です。 下処理なしの導体をクランプするように設計されたバージョンでは、ワイヤークランプの作用と特徴的な巻き付け形状によって接続の信頼性が確保されています。導体に加わる圧力に対するその弾性的な反応が、締め付けネジの頭部下でロック機構として機能し、振動がある場合でも緩みを防ぎます。 導体バーも、導体の保持力を高めるために適切な凹状の座面を持つように設計されています。さらに、ワイヤークランプの接触面とバーの凹部には、全長にわたって横方向の溝が設けられています。これらの溝は、機械的な保持力と電気的接触の両面において接続性能を向上させ、低い接触抵抗を確保します。 「バー」タイプ用の保護カバー：通常の設置条件下では、この保護カバーは端子の軸に対して縦方向に配置されます。安全基準の要件に従い、一般的なドライバーを使用して簡単に回転させることができます。これにより、ケーブルラグやバーの作業を行うために接続ユニットにアクセスすることが可能になります。 「バー」用保護カバー：「ケーブル」用保護カバーと同様に、この保護カバーは固定式でスナップフィットされています。端子軸に対して直交する方向に配置され、カラー、クランプ、および締め付けネジを保護します。特に、端子と位置合わせされ、導体挿入穴と一直線上に配置された「スライド式シャッター」機構を備えています。 これにより、最大限の安全性を確保した状態で手動操作を行い、導体導入孔を部分的または完全に閉鎖し、通電部を保護することが可能となります。これは特に、公称サイズよりもはるかに断面積の小さい導体を使用する場合や、端子への配線を片側のみから行う場合に有効です。 取り付け： 大きな外形寸法と導体によって生じる高い応力のため、これらの電力用端子には新しい取り付けシステムが開発されました。このシステムにより、さまざまな標準レールプロファイル（IEC 60715に準拠）への取り付けが可能です。 端子ブロックは、取り付けシステムの指定されたスロット（黄色い部分）にドライバーを差し込むだけで簡単に取り外すことができます。 レール自体が平らな壁に取り付けられている場合、GPM端子ブロックの寸法上、端子ブロックと取り付け面との間に適切な間隔を確保するために、フラットブラケットを使用する必要があります。 また、本シリーズの各端子には、パネルへの直接取り付け用（/FIX）のバージョンも用意されています。 マーキング：GPM端子は両面での識別が可能です。これには、CNU/8ネームマーカーストリップ（2要素）またはCSCマーカーストリップ（最大5要素）のいずれかを使用できます。 これら 2 つのオプションは互いに代替関係にあるわけではなく、併用することも可能です。 クロス接続：このシリーズの端子台では、適切な並列ジャンパーを使用することで、2 つまたは 3 つの隣接する端子間の横方向の並列接続も可能です。このアクセサリーを取り付けるには、絶縁体の側壁にある、あらかじめ切り込みが入った絶縁仕切りを取り外す必要があります。
