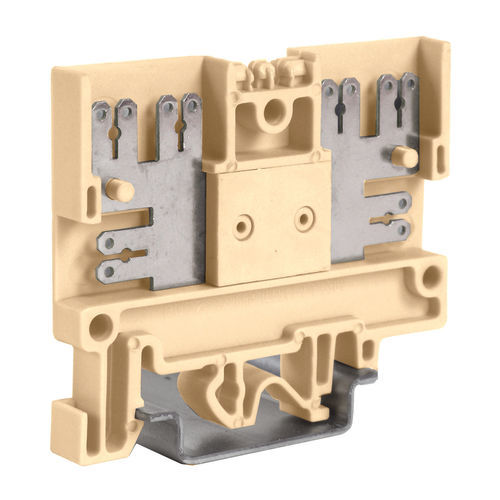

DINレール上端子台 PF100

貫通接続プラスチックベージュ

概要
ファストン（平型）接続を備えた貫通式端子台、6極、ベージュ色。端子寸法：6.3×0.8 mm および 2.8×0.8 mm（IEC 61210準拠）。梱包数量：75個/パック。

主な特長

• 貫通型設計、ファストン／平型プラグ端子採用
• 端子寸法：6.3×0.8 mm および 2.8×0.8 mm（IEC 61210）
• ピッチ（幅）：6.5 mm
• 定格断面積：2.5 mm²（可とう線 < 2.5 mm²）
• 梱包数量：75個
• IEC 60715/TH35レールへの取付け対応（TH35 / G32互換）

追加情報
製品型式：PDF.2；シリーズ：PDF – FDP；色：ベージュ；プラスチック：ポリアミド（Polyamide）UL94V-0；絶縁材温度指数：130 ℃；全長：57 mm；TH35-7.5 / TH35-15 / G32取付時高さ：50 / 58 / 54 mm。

仕様 / 技術仕様

• コード：PF100
• 機能 / 種類：ファストン接続を備えた貫通端子台
• 定格断面積：2.5 mm²
• 可とう線：< 2.5 mm²
• 最大電圧（AC/DC）：630 V（IEC）；600 V（UL）
• 最大電流（定格断面積）：20 A（IEC）；16 A（UL）
• 断面（最小-最大）（AWG）：20–10
• ピッチ（幅）：6.5 mm
• 長さ：57 mm
• TH35-7.5 / TH35-15 / G32取付時高さ：50 / 58 / 54 mm
• 絶縁材温度指数（EN 60216-1）：130 ℃
• プラスチック材料：ポリアミド UL94V-0
• 厚さ：1.5 mm
• 耐過渡電圧 / 汚染度：6 kV / 3
• カラーパーティションプレート（付属品）：DFU/5/R（品番 DU05R）
• 単体マーキングタグ（付属品）：CNU/8/51（品番 NU0851S）– CNU/10/61（品番 NU1061S）
• TH35用ねじタイプ（付属品）：BT/3（品番 BT003）
• TH35用スナップフィットタイプ（付属品）：BTO（品番 BT007）／BTU（品番 BT005）
• 取付レール（IEC 60715/TH35）：PR/3/…
• HSコード：85369010
• 認証・マーク：CURUS、KEMA、RINA
