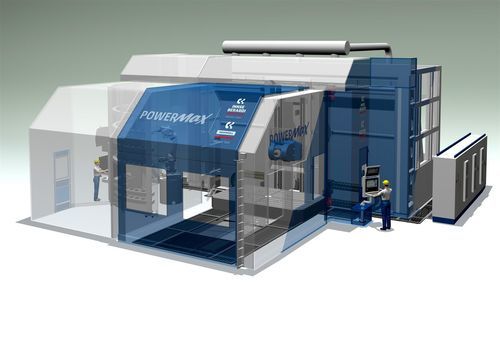

5軸マシニングセンタ PowerMax® ST汎用ロータリーテーブル宇宙産業用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- タイプ
- ロータリーテーブル
- 応用
- 宇宙産業用
- その他の特徴
- 高性能, 高出力
詳細
概要
PowerMax® STは、高性能アプリケーションのための大作業量、5軸（ロータリーテーブルを選択した場合は6軸）、横型の減算式マニュファクチャリングセンターです。
設計とモーションシステム
PowerMax® STの3つの直線軸は、熱対称サブストラクチャーに取り付けられた平行なリニアガイドと光学スケールに沿って移動し、シーメンス、ファナック、またはハイデンハインCNCを介して制御される高トルク、高出力の連結ギアモーターで駆動されます。同じアプローチがC軸とA軸にも採用されている。この設計により、加工範囲内の高速・高加速度において、優れた静的・動的位置決め精度を実現し、ミーリングボリューム全体で一定の切り屑排出率を実現します。
キネマティック構成 (英語)
一部逆回転
2つの形態フライスヘッドがコラムに沿ってX軸方向に水平移動 コラム内でY軸方向に垂直移動 。
フライス加工されるパーツは、パレット上のZ軸に沿って水平に移動します。6軸バージョンでは、パレットは移動ロータリーテーブルに置き換えられます。
利点実現可能性
複雑な形状の部品の製造 品質
加工量全体を通して厳しい公差と表面仕上げ 能力
大きなフライス加工量 生産性
加工時間の短縮 高いROI/低いTCO
設備投資が少なく、運用コストが低い マルチメディア製品概要/技術仕様モデルPowerMax® ST 機械タイプ：水平型サブトラクティブ・マニュファクチャリング・センター 軸：標準5軸、ロータリーテーブルを使用すれば6軸も可能 作業量：高性能アプリケーション用の大きな作業範囲 リニア軸：光学スケール付きリニアガイドの平行セット上に3つの直線軸 構造：熱対称サブ構造 駆動：高トルク、高出力の連結ギアモーター C/A軸：C軸とA軸に同じ設計アプローチを適用 CNCオプション：シーメンス、ファナック、ハイデンハイン 位置決め：高速および加速度での優れた静的および動的位置決め精度 プロセス特性： 三点支持機構：部分的に反転した三点支持機構 フライスヘッドの動き：X(コラム)、Y(コラム内) テーブル/パレットの移動：Z水平移動、オプションで6軸バージョンの移動ロータリーテーブル 対象分野：航空、航空宇宙、一般的な多軸加工
---
