製品概要
END-O-MAT 複合機は、リッド、EO シェル、リング、ボトムエンドの中・高速生産向けに設計されています。機械は打抜き、カール（curling）、ライニングの工程を実行し、シートまたはコイル給材に対応します。

UNIPRESS は深絞り缶のほか、標準的なリッド、エンド、シェルの生産向けに設計されています。工程例は打抜き、プレドロー、最終ドロー、エンボス、パネリング、トリミングなどです。

用途

• エンド成形 (End Forming)
• カール（Curling）
• ライニング (Lining)
• ハンドル溶接 (Handle Welding)

シリーズ（概要）
END-O-MAT
用途: End Forming
生産量 [epm]: 最大 4320
エンド寸法 Ø [mm]: 50 – 153
最大プレス力 [kN]: 500 – 1500
ストローク数 [打撃/分]: 175 – 240
リング / エンド材質: 鋼またはアルミニウム

UNIPRESS
用途: End Forming
生産量 [epm]: 最大 1800
エンド寸法 Ø [mm]: 46 – 225
エンド寸法 L x W [mm]: 60×40 – 235×235
最大プレス力 [kN]: 800
ストローク数 [打撃/分]: 80 – 225
リング / エンド材質: 鋼またはアルミニウム
リング厚さ: Fe 0.14 – 0.35 mm; Al 0.15 – 0.35 mm
レーン数: 1 – 8

Disc Curler
用途: Curling
生産量 [epm]: 最大 2000
エンド寸法 Ø [mm]: 50 – 153
リング / エンド材質: 鋼またはアルミニウム

High-Speed Liner
用途: Lining
生産量 [epm]: 最大 2000
エンド寸法 Ø [mm]: 46 – 153
リング / エンド材質: 鋼またはアルミニウム

Curler Liner Round
用途: Curling、Lining
生産量 [epm]: 50 – 200
エンド寸法 Ø [mm]: 105 – 328

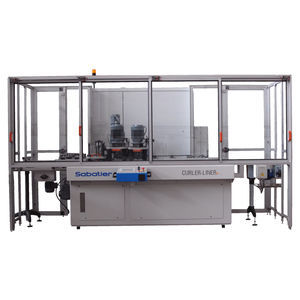

Curler Liner Irregular Shape
用途: 不定形のカール・ライニング
生産量 [epm]: 50 – 200
エンド寸法 L x W [mm]: 60×40 – 235×235

Clip Welder Round / Irregular Shape
用途: Handle Welding
生産量 [epm]: 50 – 200（典型）
エンド寸法 L x W [mm]: 最大 235×235（不定形）

特長と利点 – Disc Curler

• 堅牢性: 実績のある設計により生産の信頼性を確保。
• 大型径: 直径1000 mm超の大径により長い接触線を確保し、超薄肉材（DR）の正確なカール加工を可能にします。
• シンプル: カールセグメントを一体で製作し、調整を容易にし、位置合わせの問題や段差を回避。ラジアル調整で異なるカール進行が可能。
• 高速段替え: 単一のカールセグメントと中央カールディスクにより高速段替えを実現。

機種（例：Disc Curler）
機種: Disc Curler
最大生産（例）: Dia. 153 mm: 600 epm | Dia. 99 mm: 1500 epm | Dia. 50 mm: 2000 epm
エンド寸法 Ø [mm]: 50 – 153
備考: 鋼およびアルミのエンド/シェル対応

含まれる工程と機能

• 打抜き
• カール（Curling）
• ライニング (Lining)
• プレドロー、最終ドロー、エンボス、パネリング、トリミング（UNIPRESS）
• シートまたはコイル給材オプション

特性 / 技術仕様

• シリーズ例: END-O-MAT、UNIPRESS、Disc Curler、High-Speed Liner、Curler Liner（円形＆不定形）、Clip Welder
• 生産範囲: 特殊機で50 epmから、END-O-MATで最大4320 epmまで
• エンド直径範囲: シリーズ間で Ø 46 – 328 mm（典型: 46–225 mm、50–153 mm、105–328 mm）
• 不定形のエンド L x W: 60×40 mm から 235×235 mm（UNIPRESS / 不定形対応機）
• 最大プレス力: 典型 500 – 1500 kN（END-O-MAT）、最大 800 kN（UNIPRESS）
• ストローク数: 機種により概ね 80 – 240 打撃/分
• 材料適合性: 鋼およびアルミニウム
• リング厚さ例: Fe 0.14 – 0.35 mm; Al 0.15 – 0.35 mm
• レーン数: 一部機種で 1 – 8 レーンを設定可能
• 機能: 中・高速のエンド生産、深絞り缶（UNIPRESS）、リッド、シェル、リング、ボトムエンドの製造に対応
