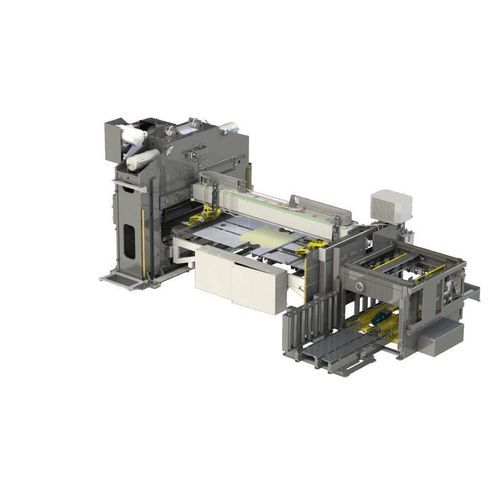

食品産業用生産設備 UNIPRESS series

食品用飲料用

概要
END-O-MAT 複合機システムは、蓋（リッド）、EOシェル、リング、ボトムエンドの中〜高速生産向けに設計されています。機械は打抜き、カール（curling）、ライニング（lining）を行い、シート供給またはコイル供給の仕様で提供されます。

UNIPRESS 系列
UNIPRESS は、深絞り缶の製造や通常のリッド、エンド、シェルの生産に対応します。工程例としては打抜き、予絞り、最終絞り、エンボス加工、パネリング、トリミングがあります。

提供シリーズ

• END-O-MAT
• UNIPRESS
• Disc Curler
• High-Speed Liner
• Curler Liner Round
• Curler Liner Irregular Shape
• Clip Welder Round
• Clip Welder Irregular Shape

主な機能と利点（UNIPRESS）

• 幅広い製品を処理可能（例：エアロゾルドーム・ボトム、深絞り缶、リッド、エンド、シェル）
• 空パレットを手作業で扱う必要のないシートフィーダー；給紙は左右どちらにも設置可能
• 無駄行程なし：フィーダーは給紙、センタリングテーブル、引継ぎに分割され、ダブルグリッパーで連続処理を実現
• 高動力・高精度・機械的摩耗低減のため線形モータで駆動されるグリッパーキャリッジ
• 電子式シートセンタリング：生産方向は機械的に整列、横方向はラインセンサーデータを用いたグリッパー位置決めで実現
• 衝突時のプレス・金型損傷を防ぐ油圧過負荷保護システム
• 射出時のばらつきを低減するラム駆動のブローアウト（エジェクタ）
• Soudronic の金型仕様を満たす場合、サードパーティ製金型の統合が可能
• 鋼およびアルミニウムの処理が可能；要望により同一機で両材質を処理可能
• プロセス監視装置 標準/オプション：二重シート検出、ラッカー検出、トリム廃棄物監視、その他金型保護用監視装置
• Soudronic Insights Ready：機械・部品レベルでの時限的ライブ生産統計を含む基本ダッシュボード：

  • 機械状態
  • 稼働効率
  • 上位5エラー統計
  • 生産カウンター
  • イベントログ

機種（代表データ）
表見出し：機種 | 能力 [cpm] | エンド寸法 Ø [mm] | 寸法 L x W [mm] | プレス力 [kN] | ストローク数 [回/分] | 備考
UNIPRESS 800 END | 最大 1800 | 46 – 225 | 60×40 – 235×235 (¼ Club, Dingely, Hansa) | 800 | 80 – 225 | *缶形状、寸法、シートサイズに依存します
UNIPRESS 320 END | 最大 1800 | 46 – 180 | ¼ Club, Dingely, Hansa | 320 | 80 – 225 | *缶形状、寸法、シートサイズに依存します

オプション（UNIPRESS）

• 柔軟なレイアウト：作業者位置、シート供給およびスクラップ排出側を選択可
• シート潤滑装置：四ローラー自動潤滑；上面、下面または両面；クイックリムーバブルフェルトローラー
• ラッカー検出：シート上のラッカー有無を確認（TFSシートに重要）
• 最終シート検出：残り1枚（オプションで2枚または3枚）でデスタッキング停止
• 高速信頼性のための機械式エジェクタ（エジェクタはラムストロークで制御）
• 打ち抜き高さの熱安定化ユニット（打ち抜き高さの変動およびエンボスの変動を防止）
• 印刷シートの処理能力（高精度センタリングと給紙）
• サイドおよびリードスクロール付きシートの処理
• 金型取扱装置（ハンドルバー）により金型の素早い着脱と型替えが可能
• 金型用冷却ユニット（必要に応じて組込可）
• 出口コンベヤ / 下流システム：コンベヤ、カール装置、ライナー、ビジョン検査、積載・パレット化が利用可能

仕様

• ブランド：Soudronic
• シリーズ / 提供モデル：END-O-MAT; UNIPRESS; Disc Curler; High-Speed Liner; Curler Liner (Round & Irregular); Clip Welder (Round & Irregular)
• 用途：エンド成形、カール加工、ライニング、ハンドル溶接
• 形状：円形および不規則形状対応
• 生産（例）：END-O-MAT 最大4320 epm（シリーズデータ）；UNIPRESS 最大1800 cpm（機種依存）
• エンド寸法 Ø（例）：46 – 225 mm（UNIPRESS 800 END）；他シリーズは異なる
• エンド寸法 L x W（例）：60×40 – 235×235 mm（UNIPRESS）
• プレス力（例）：320 kN（UNIPRESS 320）；800 kN（UNIPRESS 800）；END-O-MAT 500 – 1500 kN（シリーズ範囲）
• ストローク数：例示範囲 80 – 225 /分（UNIPRESS）；他シリーズは異なる
• 材料：鋼またはアルミニウム
• シート厚（例）：Fe 0.14 – 0.35 mm；Al 0.15 – 0.35 mm
• シートサイズ（例）：最大 1100 x 1100 mm；最小 650 x 650 mm（機種依存）
• 引抜深さ（UNIPRESS例）：最大 30 mm（85 mm ストロークで 10 mm；120 mm ストロークで 30 mm）
• 供給レーン数：1 – 8（シリーズ/構成により異なる）
• 標準/オプション監視：二重シート検出、ラッカー検出、トリム廃棄物監視、その他プロセス監視装置
