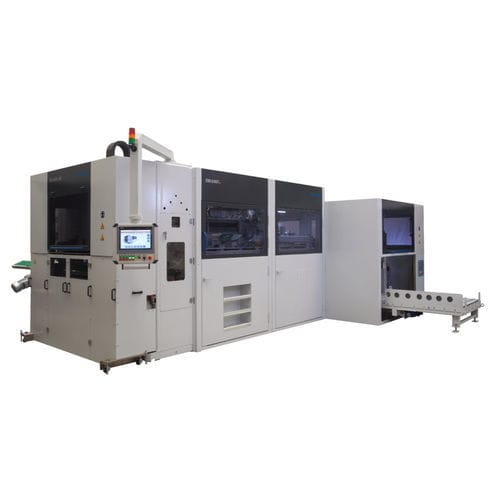

缶用成形機 END-O-MAT series

鋼アルミニウム用高速

概要
END-O-MAT 組合せ機と UNIPRESS シリーズは、蓋、シェル、リング、底部の中速〜高速生産向けに設計された金属容器用生産装置です。機械は打抜き、プレス成形（予備引き、最終引き）、カール加工、ライニング、トリミングなどを行い、シートまたはコイル給材に対応します。

用途

• エンド成形
• カール加工（curling）
• ライニング（lining）
• ハンドル溶接

対応形状

• 円形
• 不規則 / 長方形

シリーズと主要データ
END-O-MAT
生産性 [epm]: 最大 4320
エンド直径 Ø [mm]: 50 – 153
最大プレス力 [kN]: 500 – 1500
打撃数 [打撃/分]: 175 – 240
リング/エンド材料: 鋼またはアルミニウム

UNIPRESS
生産性 [epm]: 最大 1800
エンド直径 Ø [mm]: 46 – 225
エンド寸法 L x W [mm]: 60×40 – 235×235
最大プレス力 [kN]: 800
打撃数 [打撃/分]: 80 – 225
リング/エンド材料: 鋼またはアルミニウム
リング厚さ: Fe 0.14 – 0.35; Al 0.15 – 0.35
レーン数: 1 – 8

Disc Curler
用途: カール加工
生産性 [epm]: 最大 2000
エンド直径 Ø [mm]: 50 – 153
リング/エンド材料: 鋼またはアルミニウム

High-Speed Liner
用途: ライニング
生産性 [epm]: 最大 2000
エンド直径 Ø [mm]: 46 – 153
リング/エンド材料: 鋼またはアルミニウム

Curler Liner Round
用途: カール加工、ライニング
生産性 [epm]: 50 – 200
エンド直径 Ø [mm]: 105 – 328

Curler Liner Irregular Shape
用途: カール加工、ライニング
生産性 [epm]: 50 – 200
エンド寸法 L x W [mm]: 60×40 – 235×235

Clip Welder Round
用途: ハンドル溶接
生産性 [epm]: 50 – 200
エンド寸法 L x W [mm]: 60×40 – 235×235

Clip Welder Irregular Shape
用途: ハンドル溶接
生産性 [epm]: 50
エンド寸法 L x W [mm]: 最大 235×235

技術仕様

• 工程: 打抜き、予備引き、最終引き、エンボス、パネリング、トリミング、カール加工、ライニング、ハンドル溶接
• 給材: シートまたはコイル給材に対応
• 処理材料: 鋼およびアルミニウム（リング/エンド）
• 生産能力: シリーズにより 50 epm ～ 4320 epm の範囲
• エンド直径範囲: シリーズにより約 46 mm ～ 328 mm
• 長方形/不規則エンド寸法: 一部のシリーズで最大 235×235 mm
• 最大プレス力: シリーズにより約 500 kN ～ 1500 kN
• 打撃数: シリーズ毎に範囲あり（例: モデルにより 80–240 打撃/分）
• リング厚さ例: Fe 0.14–0.35 mm; Al 0.15–0.35 mm
• レーン数: 一部 UNIPRESS 構成で 1–8 レーンに設定可能
