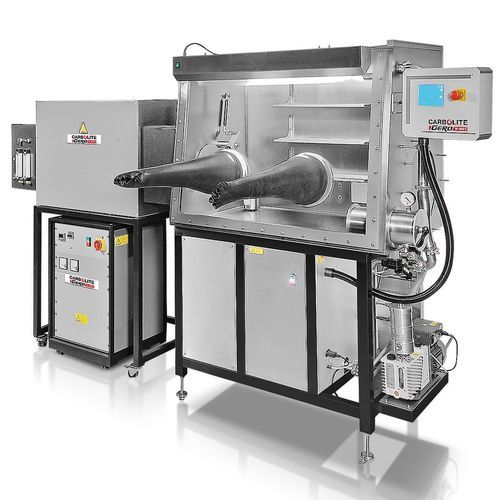

制御可能気圧式グローブボックス

全自動式

概要
Carboliteは、管状炉（最大1800°C）およびチャンバー炉（最大3000°C）と統合されるカスタムグローブボックスシステムを提供します。ユニットは顧客のプロセス要件に合わせて設計され、不活性雰囲気や制御された反応性雰囲気向けに仕様化できます。

制御と自動化
すべてのシステムは手動、半自動、またはPLCによる完全自動化バージョンで提供されます。質量流量制御器（MFC）をオプションで追加し、ガス供給の精度とプロセスの再現性を確保できます。

ガス雰囲気と安全対策
不活性ガス制御は標準で含まれます。一般的な不活性ガスは窒素またはアルゴンで、試料を酸化から保護するためにわずかな加圧が用いられます。H2、CO、CO2、H2S、H2O、CH4、エテンなどの反応性ガス向けの包括的な安全パッケージも用意されています。

真空オプション
真空が必要な用途には高真空ターボポンプを装着可能です：管状炉統合は最大1450°C、チャンバー炉統合は最大2200°Cまで対応します。

グローブボックスの構成
グローブボックスの寸法、エアロックの数およびサイズ、グローブの数は顧客要件に合わせて設計されます。到達できる雰囲気や圧力は一般的なグローブボックスの構造基準により制約されます。作業者保護のための負圧運転も必要に応じて可能です。

投入コンセプト

• 水平投入：グローブボックスの側面または背面を介して炉室を水平に投入します。
• 垂直投入：炉をグローブボックスの上部に配置し、自動搬送機構で試料をグローブボックス内に移動させます。

事例 / 典型的な設置
典型的な設置例には、グローブボックスと統合された前面投入式チャンバー炉、グローブボックスを備えた前面投入式管状炉（加熱長さや管径は案件ごとに定義）、投入機構やエアロックの詳細図、要求の厳しい産業向けにペアで設置された炉、複数ゾーンに分割された長い加熱長を持つ垂直分割型の長尺管状炉の統合などが含まれます。

仕様

• 炉の温度範囲：管状炉は最大1800°C、チャンバー炉は最大3000°C。
• 制御オプション：手動、半自動、質量流量制御器を備えたPLCによる完全自動化。
• 不活性ガス制御を標準装備；一般的な不活性ガス：窒素またはアルゴン（わずかな加圧）。
• 反応性ガス向け安全パッケージ：H2、CO、CO2、H2S、H2O、CH4、エテン。
• 真空性能：管状炉向け高真空ターボポンプは最大1450°Cまで、チャンバー炉向けは最大2200°Cまで対応。
• グローブボックスのカスタマイズ：寸法、エアロック数/サイズ、グローブ数の設定が可能。
• 投入コンセプト：側面/背面からの水平投入；炉を上部に配置する垂直投入と自動サンプルトランスファー。
• システム統合：管状炉およびチャンバー炉タイプと各種制御/自動化オプションに対応可能。
