チャンバー炉

ベル回転レトルト式焼結

概要
生産用途および高負荷用途向けに設計された大型工業用炉。炉室の炉床を耐摩耗仕様とし、出力の高い加熱要素を採用することで、立ち上がりの短縮と構成部品の寿命延長が可能です。

生産用炉
最高使用温度が最大3000°Cの生産用炉を、工程要件に合わせて設計・製作できます。連続生産レイアウト、迅速な搬入・搬出、品質管理機能の統合などのオプションがあります。冷却中のダウンタイムを最小限にするため、交換可能な二連炉床プレートまたは二連レトルトを装備し、一方が冷却中に他方を装填する方式が採用されます。

重荷重の積載
手動または自動の搬送台車を要求に応じて提供可能です。重量物や大型部品の取り扱い、プラントの自動化との統合に対応する高度な搬入システムも供給できます。

年間保守契約
計画外のダウンタイムを低減し、炉の性能と安全性を維持するための年間保守契約を用意しています。

事例

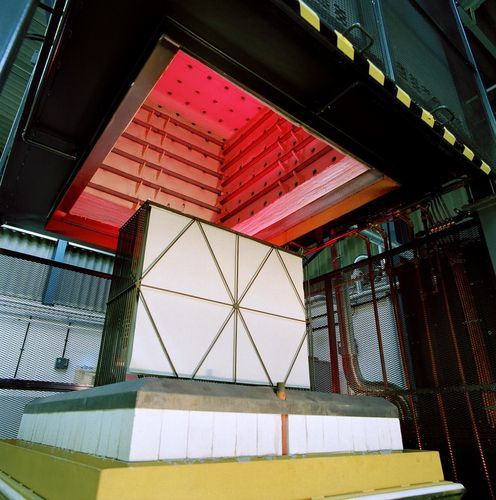

• 産業生産向けに設計された昇降炉（炉床） 最大1300°C
• アルゴン雰囲気での炭化用カスタムレトルト炉、作業容量約1 m³、Inconelレトルト、最高温度1100°C、24時間サイクル対応の強制冷却、二重ヒンジ式レトルト扉、グラファイトパレットシステム
• ツインベルレトルトを備えたトップハット炉、6chデジタルデータロガー搭載
• 227 kg荷重対応の可動壁コークス試験炉 最大1300°C
• 窒化ホウ素セラミック部品の焼結用 双ボギー昇降炉 最大1700°C
• 航空宇宙分野向けに設計された三室型垂直軸炉

特長 / 技術仕様

• 最大使用温度：生産用炉 最大3000°C
• 高負荷オプション：耐摩耗性炉床および高出力加熱要素により、加熱時間短縮と寿命延長を実現
• 生産機能：連続生産用構成；交換可能な二連炉床プレートまたは二連レトルトにより段取り時間を短縮
• 積載：手動または自動の台車；重荷重向けの高度な積載コンセプトを提供
• レトルト炉の例：作業容量約1 m³、Inconelレトルト、最高1100°C、24時間サイクルを可能にする強制冷却、二重ヒンジ式レトルト扉、グラファイトパレットシステム
• 想定能力：昇降炉 最大約1300°C；双ボギー昇降炉 最大約1700°C；可動壁炉で約227 kgの荷重；航空宇宙用途向け多室垂直軸炉
