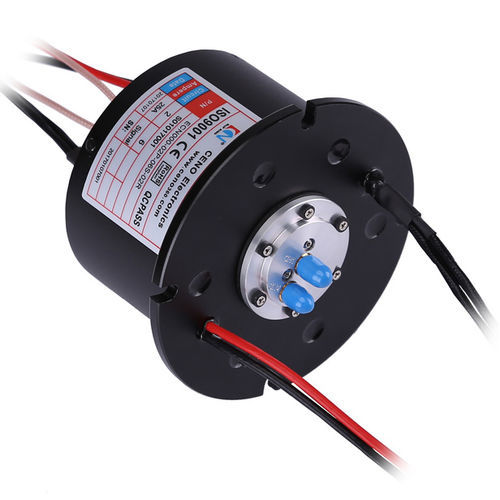

RFチャンネル式スリップリング ECN000-02P-06S-02R

信号伝送産業用不特定

RFロータリージョイントの設計は高周波信号の表皮効果と同軸ケーブルの構造シミュレーションの原理を採用しています。高周波信号の低ダメージと信頼性の高い伝送を確保するため、セノはRFロータリージョイントの内部キーコンタクトに高弾性耐摩耗材料を輸入し、表面に特殊メッキを施しています。これは高周波信号を静止部から回転部に伝送するためのコネクタ装置である。 絶縁抵抗 300MΩ@300VDC 絶縁耐力 - ≥300V@50hz(電流) ≥200V以上@50hz(信号) 電気ノイズ ≤70mΩ (50rpm) 接点材質 - 貴金属 動作温度 - 40℃~+80 RFチャンネル数 - 2 周波数範囲 - DC-5GHz 挿入損失と変更 ≤0.25dB(0.05) ≤0.3dB(0.15) インターフェース 3.5mm-f SMA(50Ω)
