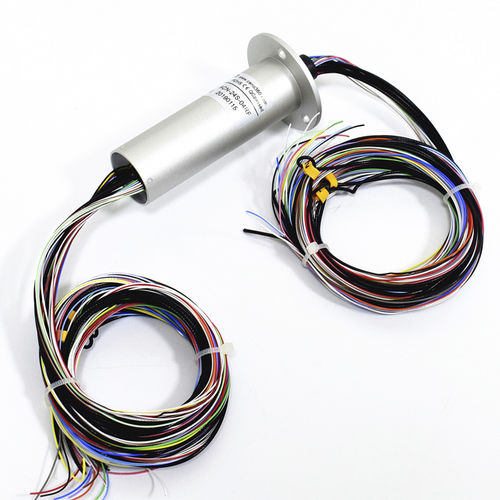

カプセル式スリップリング ACN-24S-04RF高解像度高周波同軸
お気に入りに追加する
商品比較に追加する
特徴
- 構造
- カプセル式
- その他の特徴
- 高解像度, 高周波, 同軸
- 電圧
最大: 110 V
最少: 0 V
- 回転速度
最大: 10 rpm
(63 rad.min-1)最少: 0 rpm
(0 rad.min-1)- コンタクト数
28 unit
詳細
RFロータリージョイントの設計は高周波信号の表皮効果と同軸ケーブルの構造シミュレーションの原理を採用しています。高周波信号の低ダメージと信頼性の高い伝送を確保するため、セノはRFロータリージョイントの内部キーコンタクトに高弾性耐摩耗材料を輸入し、表面に特殊メッキを施しています。これは高周波信号を静止部から回転部に伝送するためのコネクタ装置である。
電気ノイズ - ≤35mΩ
絶縁耐力 - ≥200VAC@50Hz
絶縁抵抗 - 50MΩ@200VDC
使用温度 - -20℃~+60
接点材質 - 貴金属
周波数範囲 - 950-1300MHz
挿入損失 - <5.5dB
コネクタータイプ - SMA-J / SMA-J
VSWR - <2.0
---
