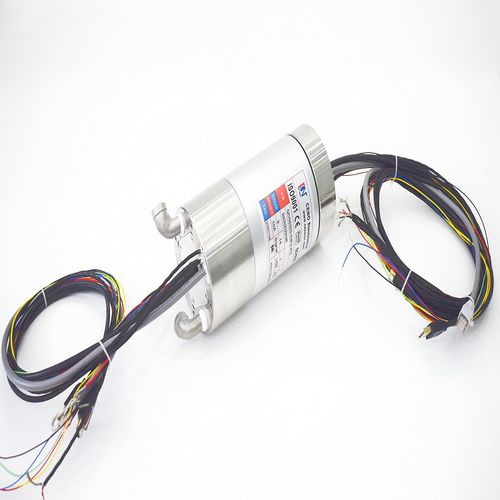

QCN0203-03P3-47S 電源・信号用スリップリング
これは 3 つのリング 10A、5 つのリング正常な信号、1 グループ RS422、1 グループ RS232、1 グループ USB2.0、1 グループ 1000M のイーサネットおよび液体のための 1 グループ HDMI .with 2 チャネルが付いている統合されたスリップ リングです、中心の穴はドライブ シャフト、気液通路を通ることができます; それはまた高周波、繊維、エンコーダー、波ガイド、ガスおよび液体および他の joints.Slip リングを統合できます静止した状態からの回転構造に力かデータを移している間、拘束されていない、連続的な回転を要求するあらゆる電気機械システムで使用することができます。
特徴
油圧、空気を統合して下さい
低トルクでスムーズな回転
異種シールタイプ
パワー&各種信号を統合
気性 -45°C/+ 80°C
液体のための2つのチャネル
低トルク
アプリケーション
自動化装置
食品加工
機械製造
電気試験装置
チルトカメラマウント
展示用ディスプレイ装置
ロボティクス
ミニワイヤー圧延機
オプション
エアー/液体チャンネル
回路番号
現在のレーティング
インターフェイスサイズ
IP保護
仕様.
回路。 3*10A、5*信号、1*RS422、1*RS232、1*USB2.0、1*1000Mイーサネット、1*HDMI .2*液体
電圧: - 0~220VAC/VDC
電気騒音: - ≤30mΩ(50rpm)
絶縁耐力:≧1500V@50Hz(パワー
≧300V@50Hz(信号
絶縁抵抗: ≥500MΩ@500VDC (力)
≥100MΩ@100VDC(信号
操作速度: 0-100 rpm
コンタクト材料 貴金属
ハウジング材料。 アルミ合金
水路:2水路※水(G3/8'
圧力: ≤1.0MPa
---
