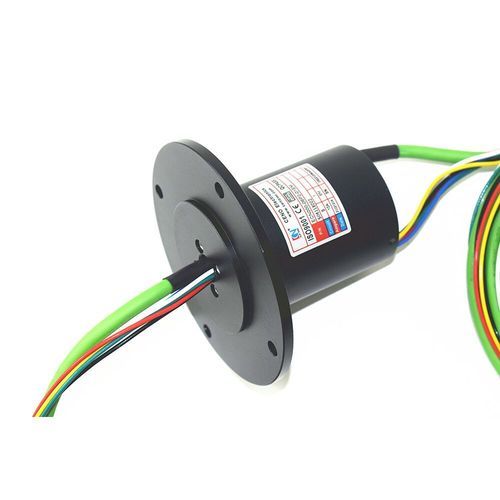

イーサネットスリップリング ECN000-06P2-01EM

1 Gbps100 Mbpsテレコミュニケーションネットワーク用

概要
ECN000-06P2-01EMはCENO Electronicsの低電気雑音を特長とするEthernet信号用スリップリングです。6回路の10A電源と1チャネルの100M Ethernetを備えています。用途に応じて100Mまたは1000MのEthernet伝送を安定して行え、パケットロスやフレームエラーがなく、低損失で長距離伝送が可能です。典型的な用途は、充填機、包装機などの各種自動機械や通信システムです。

仕様
型番: ECN000-06P2-01EM
電流・回路: 6回路 × 10A；1回路 × 100M Ethernet
定格電圧: 0–380 VAC/VDC
耐電圧: ≥1000VAC@50Hz；≥300VAC@50Hz
絶縁抵抗: ≥500MΩ@500VDC；≥100MΩ@300VDC
電気的雑音: ≤30mΩ（50 rpm）
リード線長: 回転子 1000 mm；固定子 2000 mm
回転速度: 0–300 rpm
接触材質: 貴金属
筐体材質: アルミニウム合金
使用温度: -20°C〜+60°C
使用湿度: 60%
保護等級: IP51

外形図
外形図あり（技術図面画像を提供）。

技術仕様

• 型番: ECN000-06P2-01EM
• 10A用6回路
• 100M Ethernet用1チャネル（100M/1000M伝送をサポート）
• 定格電圧: 0–380 VAC/VDC
• 耐電圧: ≥1000VAC@50Hz；≥300VAC@50Hz
• 絶縁抵抗: ≥500MΩ@500VDC；≥100MΩ@300VDC
• 電気的雑音: ≤30mΩ（50 rpm）
• リード線長: 回転子 1000 mm；固定子 2000 mm
• 回転速度: 0–300 rpm
• 接触材質: 貴金属
• 筐体材質: アルミニウム合金
• 使用温度: -20°C〜+60°C
• 使用湿度: 60%
• 保護等級: IP51
