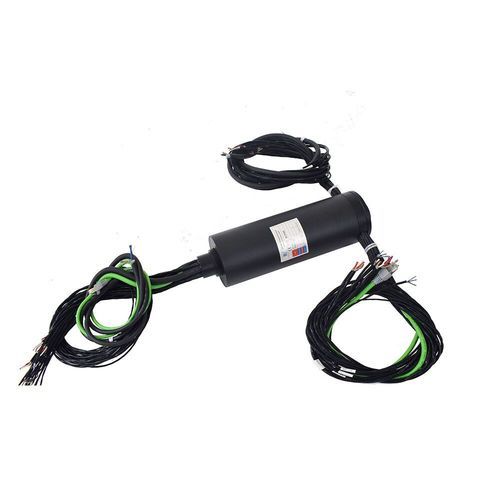

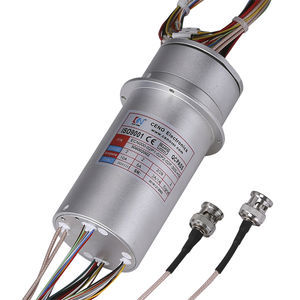

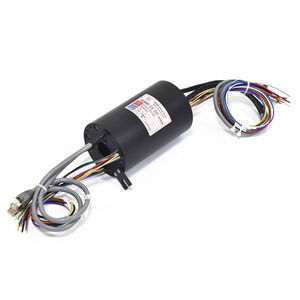

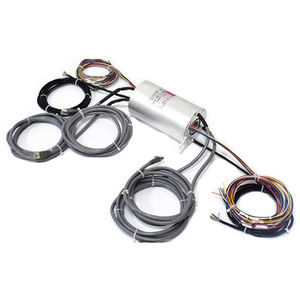

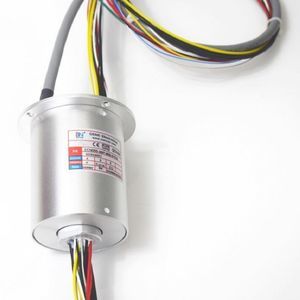

イーサネットスリップリング ECN000-77P

シリーズギガビットイーサネットテレコミュニケーションネットワーク用

概要
CENO ECN000-77Pは、データセンターおよび産業用イーサネット用途向けに設計されたEthernet信号用スリップリングです。1×1000M Ethernetと複数の電源／信号回路を備え、EMC要件に適合した回転伝送を実現します。

用途

• データセンターおよび回転式ネットワーク機器
• 産業用イーサネットシステムおよび自動化設備
• 試験台、回転プラットフォーム、テレメトリシステム

技術仕様
型番：ECN000-77P
Ethernet：1 × 1000M Ethernet
電源／信号回路の例：2×15A；14×10A；12×1A；8×2A；3×5A
定格電圧：400VAC / VDC
耐電圧：≥1000VAC@50Hz（電源）；≥300VAC@50Hz（信号）
絶縁抵抗：≥500MΩ@500VDC（電源）；≥100MΩ@300VDC（信号）
接点材質：金対金
ハウジング材質：アルミ合金
電気ノイズ：≤30mΩ（50 rpm）
回転速度：0–50 rpm
防護等級：IP51
動作温度：-20℃～+80℃
動作湿度：≤90%
リード線長：ロータ側850 mm；ステータ側1000 mm

回路構成

• 例：2回路 × 15A；14回路 × 10A；12回路 × 1A
• 信号回路の例：8×2A；3×5A
• 1×1000M Ethernetを含み、適用時には50VDCのRS232オプションあり

機械・取り付け
フランジ取付。アルミ合金ハウジング、保護等級IP51。リード長：ロータ850 mm、ステータ1000 mm。最大50 rpmまでの回転インテグレーション向けに設計されています。

適合と資料
CENO ECN000-77PはEthernet伝送のEMC要件に適合します。外形図および技術図（ECN000-77P drawing rev）は要求に応じて提供可能です。
