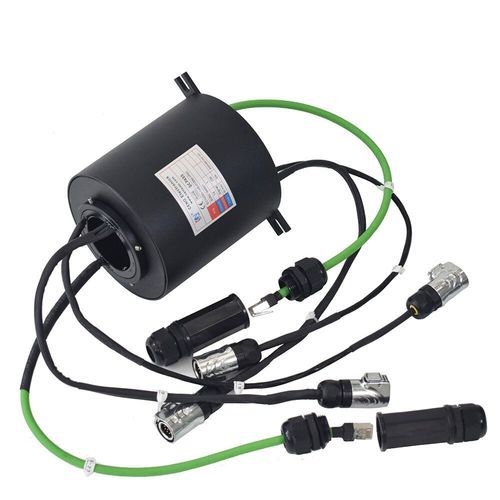

イーサネットスリップリング ECN050-14S-01EM-IP65

パススルー回転軸測器装置用熱電対用

製品概要
ECN050-14S-01EM-IP65は、熱電対、エンコーダ、イーサネット信号を統合した低温対応のカスタム信号スリップリングです。低温環境で温度信号、エンコーダフィードバック、イーサネットデータを同時伝送する産業用自動化や制御システム向けに設計されています。代表的な用途は、位置・速度検出、プロセス間通信、炉や配管内の気体・液体の温度測定などです。

仕様（表）
ECN050-14S-01EM-IP65 | 仕様
電流および回路数：熱電対、エンコーダ、イーサネット信号用 5グループ
定格電圧：0-24VAC/VDC
耐電圧：≥300VAC@50Hz
絶縁抵抗：≥100MΩ@300VDC
接触抵抗：≤30mΩ (50rpm)
動作温度：-40°C~+60°C
動作湿度：60 %RH
防護等級：IP65
回転速度：0 ~ 300rpm
内径：Ø50mm
ハウジング材質：アルミ合金
接点材質：貴金属
リード線サイズ：カスタム対応
リード線長さ：カスタム対応
回転方式：アンチローテーションタブ付スタ側固定

外形図
外形図の画像が利用可能です。

特徴／仕様

• 熱電対、エンコーダ、イーサネットのチャンネルを統合し回転インターフェースを削減
• 低温用途向けの広い動作温度範囲：-40°C〜+60°C
• 防塵・噴流水に対するIP65ハウジング
• 低い接触抵抗（≤30mΩ@50rpm）により安定した信号伝送を実現
• 設置要件に合わせたリード線のサイズ・長さをカスタム可能
• アルミ合金ハウジングと貴金属接点による信頼性の高い電気特性
• 一般的なシャフトや貫通構成に適した内径Ø50mm
• スタ側アンチローテーションタブで固定し、最大300rpmまで対応
