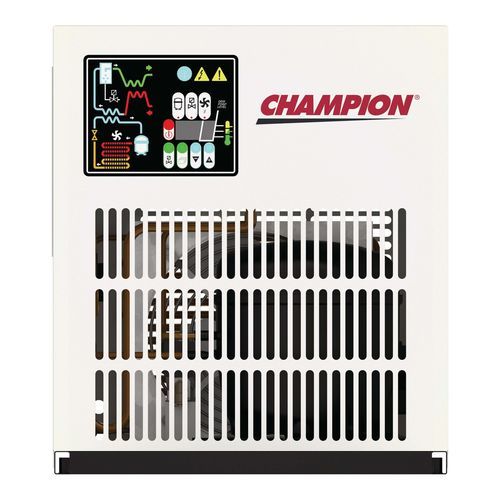

冷凍式圧縮空気乾燥機 CGD

コンパクト

製品概要
CGD Series は、ISO 8573-1 に準拠した空気品質を提供する冷凍式エアドライヤーで、圧力露点は通常クラス4〜5です。低GWP冷媒 R513A を採用し、ろう付けアルミ製熱交換器と低圧力損失設計により、エネルギー効率の高い圧縮空気の乾燥を実現します。容量は7〜50 SCFM のモデルを用意しています。ULおよびCSAの安全基準に適合し、ETLは UL60335-1 & 60335-2-40 に認定されています。

特長

• 低い地球温暖化係数（GWP）の冷媒 R513A を使用。
• 負荷変動に対して安定動作を保つ定圧弁を搭載。
• コンパクトで耐食性の高いろう付けアルミ熱交換器。
• エネルギー消費を抑える低圧力損失設計。
• 保守作業を容易にする簡素な構造。
• 認証: ETL (UL60335-1 & 60335-2-40)；ULおよびCSA基準適合。

利点

• 低GWP冷媒の採用により、持続可能性目標や環境規制への対応を支援します。
• 安定した圧力制御により工程のばらつきを低減し、下流機器の安定稼働に寄与します。
• ろう付けアルミ熱交換器により耐久性と熱効率が向上します。
• 7〜50 SCFM のモデルラインナップは小〜中規模の工業用圧縮空気システムに適合します。
• コンパクトで保守性に優れた設計がダウンタイムとメンテナンス労力を低減します。

性能（表）
モデル | 吸入流量 SCFM* | 圧力損失 PSID | 電圧 | IN/OUT エア接続 サイズ | 消費電力 kW | 冷媒 | W (IN.) | D (IN.) | H (IN.) | 梱包重量 LBS.
CGDA7A1 | 7 | 3.5 | 115/1/60 | 3/8" MNPT | 0.15 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA11A1 | 11 | 6 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA15A1 | 15 | 8.5 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA25A1 | 25 | 0.5 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA32A1 | 32 | 0.6 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA42A1 | 42 | 1 | 115/1/60 | 1/2" FNPT | 0.51 | R513A | 15.4 | 16.9 | 17.5 | 69
CGDA50A1 | 50 | 1.3 | 115/1/60 | 1/2" FNPT | 0.52 | R513A | 15.4 | 16.9 | 17.5 | 69

仕様

• Brand: Champion Pneumatic
• 名称 / シリーズ: CGD Series
• 冷媒: R513A (低GWP)
• 空気品質: ISO 8573-1、圧力露点 クラス4〜5
• 容量範囲: 7〜50 SCFM のモデル
• 熱交換器: ろう付けアルミ熱交換器
• 設計: 低圧力損失で省エネ、簡素な構造で保守性向上
• 弁: 安定した動作を実現する定圧弁
• 認証: ETL (UL60335-1 & 60335-2-40)；ULおよびCSA安全基準適合
• 一般的な吸入口接続: モデルにより 3/8" MNPT または 1/2" FNPT
• 一般的な電圧: 115/1/60（モデル表参照）
