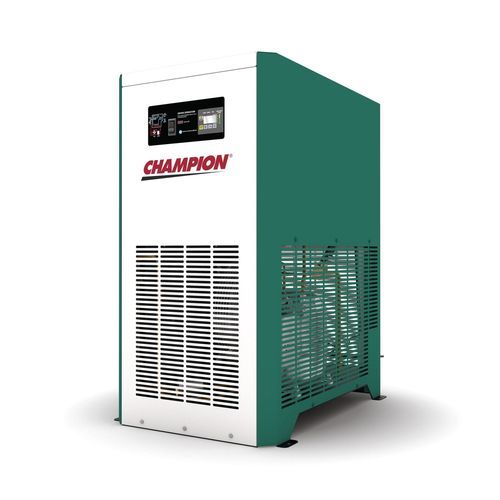

冷凍式圧縮空気乾燥機 XCNCA
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 冷凍式
- 能力
最少: 127.35 m³/h
(4,497.32 ft³/h)最大: 1,358.4 m³/h
(47,971.44 ft³/h)- モーター出力
最少: 0.66 kW
(0.9 hp)最大: 4 kW
(5.44 hp)- 重量
最少: 42.6 kg
(93.9 lb)最大: 510 kg
(1,124.4 lb)
詳細
概要
XCNCAシリーズの冷凍式圧縮空気乾燥機は、負荷変動下でも安定した露点と一貫した乾燥空気性能を提供します。産業用途向けに設計され、低GWPの冷媒R513Aを採用し、耐腐食性熱交換器、高効率の水分分離、および使いやすいマイクロプロセッサ制御を備えています。各ユニットはプレおよびポストフィルトレーションを搭載して出荷され、工場出荷時にリークレス動作と規格適合を確認するための試験が実施されます。
特長
利点
R513Aの採用により、従来冷媒と比べてGWPを低減し、持続可能性目標に寄与します。低圧力損失設計はエネルギー効率を向上させ、運用コストを低減します。高品質の構成部品と厳格な試験によりダウンタイムを抑え、安定した稼働を支援します。
性能（概要表）
MODEL | Inlet Flow (SCFM) | Pressure Drop (PSID) | VOLTAGES | IN/OUT AIR CONNECT SIZE | Power (KW) | Refrigerant | W IN. | D IN. | H IN. | SHIP WT (LBS)
XCNCA75 | 75 | 2.94 | 115/1/60 | 3/4" FPT | 0.66 | R513A | 15.2 | 19.7 | 24.3 | 94
XCNCA100 | 100 | 3.5 | 115/1/60 | 3/4" FPT | 0.85 | R513A | 15.2 | 19.7 | 24.3 | 99
XCNCA150 | 150 | 3.2 | 115/1/60 | 1 1/2" FPT | 0.88 | R513A | 19.7 | 30.3 | 37.5 | 154
XCNCA200 | 200 | 4.4 | 115/1/60 | 1 1/2" FPT | 1.12 | R513A | 19.7 | 30.3 | 37.5 | 170
XCNCA250 | 250 | 5.71 | 115/1/60 | 1 1/2" FPT | 1.52 | R513A | 20.9 | 31.8 | 49.3 | 440
XCNCA300 | 300 | 2.5 | 460/3/60 | 2" | 2.00 | R513A | 34.0 | 49.2 | 55.6 | 583
XCNCA400 | 400 | 3.0 | 460/3/60 | 2" | 2.10 | R513A | 34.0 | 49.2 | 55.6 | 603
XCNCA500 | 500 | 1.5 | 460/3/60 | 3" | 2.40 | R513A | 41.4 | 57.5 | 59.8 | 1049
XCNCA600 | 600 | 1.7 | 460/3/60 | 3" | 2.70 | R513A | 41.4 | 57.5 | 59.8 | 1074
XCNCA700 | 700 | 2.2 | 460/3/60 | 3" | 3.20 | R513A | 41.4 | 57.5 | 59.8 | 1099
XCNCA800 | 800 | 2.6 | 460/3/60 | 4" | 4.00 | R513A | 41.4 | 57.5 | 59.8 | 1124
ダウンロード
パンフレットあり（英語）。
技術仕様
XCNCAシリーズの冷凍式圧縮空気乾燥機は、負荷変動下でも安定した露点と一貫した乾燥空気性能を提供します。産業用途向けに設計され、低GWPの冷媒R513Aを採用し、耐腐食性熱交換器、高効率の水分分離、および使いやすいマイクロプロセッサ制御を備えています。各ユニットはプレおよびポストフィルトレーションを搭載して出荷され、工場出荷時にリークレス動作と規格適合を確認するための試験が実施されます。
特長
- 能力範囲：75–800 SCFM（XCNCA75～XCNCA800）
- 低GWPの冷媒 R513A
- 耐腐食性熱交換器；300–800 SCFMモデルは特許取得の5-in-1設計
- Class 4 PDPによる高効率の水分分離
- 監視・アラーム対応の高度なマイクロプロセッサ制御システム
- 可変速ファンによりエネルギー最適化と露点安定化を実現
- プレ/ポストフィルトレーションを標準搭載（一般用途および高効率フィルター）
- 第三者認証：UL 60335-1、UL 60335-2-40、CSA 22.2 #60335-1、CSA 22.2 #60335-2-40
- 定格・高負荷・低負荷条件での広範な試験実施
利点
R513Aの採用により、従来冷媒と比べてGWPを低減し、持続可能性目標に寄与します。低圧力損失設計はエネルギー効率を向上させ、運用コストを低減します。高品質の構成部品と厳格な試験によりダウンタイムを抑え、安定した稼働を支援します。
性能（概要表）
MODEL | Inlet Flow (SCFM) | Pressure Drop (PSID) | VOLTAGES | IN/OUT AIR CONNECT SIZE | Power (KW) | Refrigerant | W IN. | D IN. | H IN. | SHIP WT (LBS)
XCNCA75 | 75 | 2.94 | 115/1/60 | 3/4" FPT | 0.66 | R513A | 15.2 | 19.7 | 24.3 | 94
XCNCA100 | 100 | 3.5 | 115/1/60 | 3/4" FPT | 0.85 | R513A | 15.2 | 19.7 | 24.3 | 99
XCNCA150 | 150 | 3.2 | 115/1/60 | 1 1/2" FPT | 0.88 | R513A | 19.7 | 30.3 | 37.5 | 154
XCNCA200 | 200 | 4.4 | 115/1/60 | 1 1/2" FPT | 1.12 | R513A | 19.7 | 30.3 | 37.5 | 170
XCNCA250 | 250 | 5.71 | 115/1/60 | 1 1/2" FPT | 1.52 | R513A | 20.9 | 31.8 | 49.3 | 440
XCNCA300 | 300 | 2.5 | 460/3/60 | 2" | 2.00 | R513A | 34.0 | 49.2 | 55.6 | 583
XCNCA400 | 400 | 3.0 | 460/3/60 | 2" | 2.10 | R513A | 34.0 | 49.2 | 55.6 | 603
XCNCA500 | 500 | 1.5 | 460/3/60 | 3" | 2.40 | R513A | 41.4 | 57.5 | 59.8 | 1049
XCNCA600 | 600 | 1.7 | 460/3/60 | 3" | 2.70 | R513A | 41.4 | 57.5 | 59.8 | 1074
XCNCA700 | 700 | 2.2 | 460/3/60 | 3" | 3.20 | R513A | 41.4 | 57.5 | 59.8 | 1099
XCNCA800 | 800 | 2.6 | 460/3/60 | 4" | 4.00 | R513A | 41.4 | 57.5 | 59.8 | 1124
ダウンロード
パンフレットあり（英語）。
技術仕様
- 能力：75–800 SCFM
- 冷媒：R513A（低GWP）
- 熱交換器：耐腐食性；300–800 SCFMモデルは特許の5-in-1設計
- 水分分離：Class 4 PDPの高効率分離
- 制御：高度なマイクロプロセッサ制御システム
- エネルギー：可変速ファンによりエネルギー使用を最適化し露点を安定化
- ろ過：プレおよびポストフィルトレーションを搭載（一般用途および高効率）
- 認証：UL 60335-1、UL 60335-2-40、CSA 22.2 #60335-1、CSA 22.2 #60335-2-40
- 試験：定格、高負荷、低負荷条件での広範な試験により漏れのない運転と仕様準拠を確認
- 典型的な入出力接続および電気仕様はモデルにより異なります（流量、圧力損失、電圧、接続サイズ、消費電力、寸法、出荷重量は上の性能表を参照してください）
