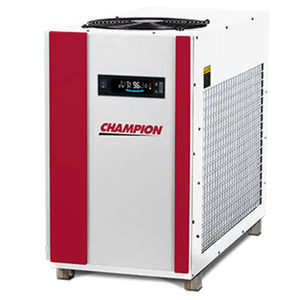

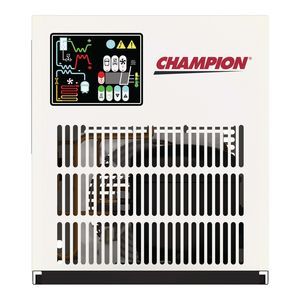

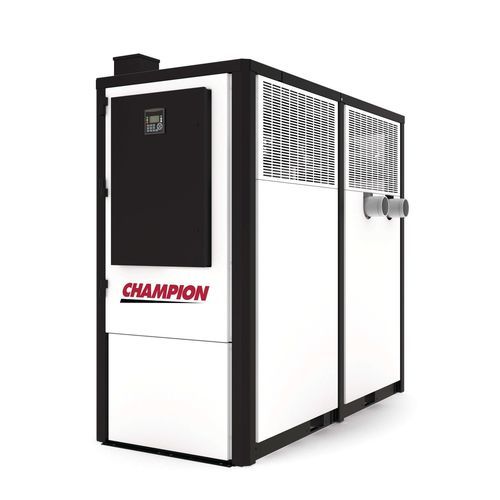

冷凍式圧縮空気乾燥機 XCCYA

熱質量

概要
XCCYA Seriesは産業用圧縮空気システム向けに設計されたサイクリング冷却式エアドライヤーで、安定した39°F（約4°C）の露点と10〜1200 SCFMの機種ラインナップを提供します。300〜800 SCFM機には低GWP冷媒R513A、1000〜1200 SCFM機にはR454Bを採用し、環境負荷の低減とプロセス空気の品質・信頼性の維持を両立します。

設計上の特徴

• 容量範囲：10〜1200 SCFM（機種により異なる）
• プレフィルターおよびポストフィルターを統合
• 低GWP冷媒：300〜800 SCFMはR513A、1000〜1200 SCFMはR454B
• エネルギー効率の向上：従来機に比べ少なくとも10％の改善
• 中〜上位機（500〜800 SCFM）での消費電力低減
• 内部流路設計の最適化による圧力損失の低減
• 安定した39°Fの露点（PDP）による確実な除湿
• 認証：UL 60335‑1、UL 60335‑2‑40、CSA 22.2

メリット
XCCYA Seriesは最適化された熱伝達と制御されたサイクリングにより、信頼性の高い除湿性能と運用コストの低減を実現します。産業用途での主な利点：

• 特許取得の熱交換器とプレクーラー／リヒーター設計、低GWP冷媒の組合せによる優れたエネルギー効率
• 冷熱を熱容量として蓄え、ドライヤーの圧縮機稼働時間を短縮
• 凝縮水排出時の圧縮空気ロスを防ぐ電子式ノーロスドレイン
• 過酷環境でも効果的な熱伝達を実現する100％耐食構造
• 空気回路の熱交換器は高い熱伝達係数と低い圧力損失を両立し、ISOクラス4相当の露点を安定供給

性能 — 技術データ
表：型式 | SCFM* | NM3/H | PSI | 電圧 | 吸/排気接続 | 出力 (kW) | 冷媒 | W (in) | D (in) | H (in) | W (mm) | D (mm) | H (mm) | 梱包重量 (LBS) | 梱包重量 (KG)
XCCYA300A | 300 | 510 | 1.9 | 460/3/60 | 2" MNPT | 2.4 | R-513A | 34.0 | 49.2 | 55.6 | 863.6 | 1249.7 | 1412.3 | 875 | 397
XCCYA300W | 300 | 510 | 1.9 | 460/3/60 | 2" MNPT | 1.5 | R-513A | 34.0 | 49.2 | 48.1 | 863.6 | 1249.7 | 1221.8 | 815 | 370
XCCYA400A | 400 | 680 | 2.7 | 460/3/60 | 2" MNPT | 3 | R-513A | 34.0 | 49.2 | 55.6 | 863.6 | 1249.7 | 1412.3 | 895 | 406
XCCYA400W | 400 | 680 | 2.7 | 460/3/60 | 2" MNPT | 1.9 | R-513A | 34.0 | 49.2 | 48.1 | 863.6 | 1249.7 | 1221.8 | 840 | 381
XCCYA500A | 500 | 850 | 1 | 460/3/60 | 3" MNPT | 2.7 | R-513A | 41.4 | 57.5 | 59.8 | 1051.6 | 1460.5 | 1519.0 | 1341 | 608
XCCYA500W | 500 | 850 | 1 | 460/3/60 | 3" MNPT | 2.2 | R-513A | 41.4 | 57.5 | 53.4 | 1051.6 | 1460.5 | 1356.4 | 1299 | 589
XCCYA600A | 600 | 1020 | 1.1 | 460/3/60 | 3" MNPT | 2.9 | R-513A | 41.4 | 57.5 | 59.8 | 1051.6 | 1460.5 | 1519.0 | 1366 | 620
XCCYA600W | 600 | 1020 | 1.1 | 460/3/60 | 3" MNPT | 2.6 | R-513A | 41.4 | 57.5 | 53.4 | 1051.6 | 1460.5 | 1356.4 | 1325 | 601
XCCYA700A | 700 | 1190 | 1.7 | 460/3/60 | 3" MNPT | 4.4 | R-513A | 41.4 | 57.5 | 59.8 | 1051.6 | 1460.5 | 1519.0 | 1391 | 631
XCCYA700W | 700 | 1190 | 1.7 | 460/3/60 | 3" MNPT | 1.7 | R-513A | 41.4 | 57.5 | 53.4 | 1051.6 | 1460.5 | 1356.4 | 1349 | 612
XCCYA800A | 800 | 1360 | 2.2 | 460/3/60 | 3" MNPT | 4.8 | R-513A | 41.4 | 57.5 | 59.8 | 1051.6 | 1460.5 | 1519.0 | 1416 | 643
XCCYA800W | 800 | 1360 | 2.2 | 460/3/60 | 3" MNPT | 2.2 | R-513A | 41.4 | 57.5 | 53.4 | 1051.6 | 1460.5 | 1356.4 | 1376 | 625
XCCYA1000A | 1000 | 1699 | 1.8 | 460/3/60 | 4" MNPT | 11 | R454B | 40.7 | 78.9 | 82.5 | 1033.8 | 2004.1 | 2095.5 | 1928 | 875
XCCYA1000W | 1000 | 1699 | 1.8 | 460/3/60 | 4" MNPT | 9.8 | R454B | 40.7 | 78.9 | 72.2 | 1033.8 | 2004.1 | 1833.9 | 1964 | 891
XCCYA1200A | 1200 | 2039 | 2.5 | 460/3/60 | 4" MNPT | 12.3 | R454B | 40.7 | 78.9 | 82.5 | 1033.8 | 2004.1 | 2095.5 | 1928 | 875
XCCYA1200W | 1200 | 2039 | 2.5 | 460/3/60 | 4" MNPT | 10.8 | R454B | 40.7 | 78.9 | 72.2 | 1033.8 | 2004.1 | 2095.5 | 1833.9 | 891

技術仕様

• 製品種別：サイクリング冷却式エアドライヤー
• 容量範囲：10〜1200 SCFM（機種により異なる）
• 露点：39°F PDP（安定）
• 冷媒：R513A（300〜800 SCFM）およびR454B（1000〜1200 SCFM）
• エネルギー効率：従来機に比べ≥10%の改善；中〜上位機での消費電力低減
• 内部設計：特許取得の熱交換器（プレクーラー／リヒーター）による効果的な熱伝達と低圧力損失
• 構造：100％耐食性材料
• 認証：UL 60335‑1、UL 60335‑2‑40、CSA 22.2
• 表に示す典型的電源：460/3/60（機種により異なる）
