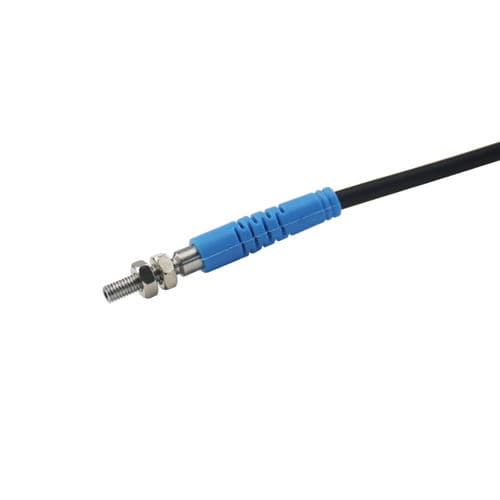

光ファイバーセンサーヘッド CPA-DF1MP3-A
お気に入りに追加する
商品比較に追加する
詳細
製品概要
主な特長
付属品
機械 / 電気仕様
使用環境
光学・検出
材質
用途 / 注意
仕様
- 型番：CPA-DF1MP3-A
- シリーズ：CPAシリーズ 光電センサ
主な特長
- 検出距離：0–1 m
- 外形：円筒形、M18
- 検出原理：拡散反射型
- 出力：PNP NO/NC
- 電源電圧：DC 12–24 V
- ケーブル長：0.5 m（または M12コネクタオプション）
- 応答周波数：500 Hz
- 応答時間：1 ms
付属品
- 取扱説明書
- M18ナット ×2
- 合格証
機械 / 電気仕様
- 配線：直流4線式
- 保護等級：IP65
- 接続：M12コネクタオプション
- 信号種別：スイッチ信号
- 動作モード：Light ON / Dark ON
- 消費電流：<25 mA
- 表示灯：動作（橙）、安定（緑）
- 保護回路：短絡保護
- 残留電圧：<3 V（負荷電源 <30 V）
- 負荷電流：<100 mA（残留電圧 <3 V、負荷電源 <30 V）
- 絶縁抵抗：>20 MΩ（DC500 V メガー）
- 感度調整：ワンターンノブ
- 重量：約55 g
- 耐衝撃：300 m/s²、X/Y/Z 各方向3回
- 耐振動：10–55 Hz、振幅1.5 mm、X/Y/Z 各方向2時間
- 耐電圧：AC1000 V 50/60 Hz、1分（充電部と筐体間）
使用環境
- 周囲温度：-25 °C～55 °C
- 使用/保存湿度：35–95%RH（結露なきこと）
- 周囲照度：<10000 lx
光学・検出
- 光源：赤外光
- 検出方向：前方
- ヒステリシス：検出距離の <20%
- 標準検出体：白色紙 300 × 300 mm
材質
- 本体 / ナット：ABS
- レンズ / 表示窓：PMMA
- つまみ：POM
- ケーブル：PVC
用途 / 注意
- 代表的な用途：3C電子、立体駐車場、物流・倉庫の自動検査
仕様
- 検出距離：0–1 m
- 外形寸法：M18
- ケーブル長：0.5 m
- 出力：PNP NO/NC
- 電源電圧：DC 12–24 V
- 応答周波数：500 Hz
- 応答時間：1 ms
- 保護等級：IP65
- 消費電流：<25 mA
- 負荷電流：<100 mA
- 残留電圧：<3 V
- 絶縁抵抗：>20 MΩ（DC500 V）
- 動作モード：Light ON / Dark ON
- 表示灯：橙（動作）、緑（安定）
- 衝撃 / 振動 / 耐電圧：機械/電気仕様参照
- 重量：≈55 g
