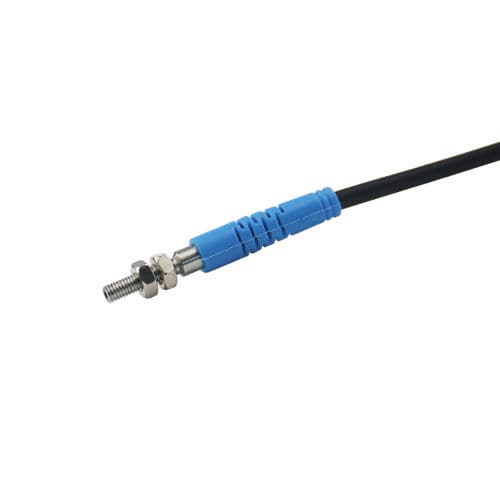

光ファイバーセンサーヘッド CPA-DF300P3-A
お気に入りに追加する
商品比較に追加する
詳細
製品概要
技術仕様
機械／電気的パラメータ
使用環境
特長
- 検出距離：0〜300 mm
- センサ種類：拡散反射型
- 外形：円柱形、M18
- 出力：PNP NO/NC
- 電源電圧：DC 12〜24 V
技術仕様
- 検出距離：0〜300 mm（標準検出物：白色塗装紙 300×300 mm）
- 構造：円柱形（M18）
- 検出原理：拡散反射
- ケーブル長：0.5 m
- 検出方向：前方
- 応答周波数：500 Hz
- 応答時間：1 ms
- 光源：赤外光
- 付属品：取扱説明書、M18ナット×2、適合証
- ヒステリシス：検出距離の20%未満
- 材質：外装/ナット：ABS；レンズ/表示窓：PMMA；つまみ：POM；ケーブル：PVC
機械／電気的パラメータ
- 出力方式：PNP、NO/NC選択可能
- 供給電源：DC 12〜24 V（4線式）
- 保護等級：IP65
- 接続方式：M12コネクタ（リレータイプ）
- 信号種別：スイッチング
- 動作モード：Light ON / Dark ON
- 消費電流：25 mA未満
- 表示灯：動作表示（オレンジ）、安定表示（グリーン）
- 保護回路：短絡保護
- 残留電圧：3 V未満（負荷電源電圧30 V未満）
- 負荷電流：100 mA未満（残留電圧3 V未満）
- 絶縁抵抗：20 MΩ以上（DC500 V）
- 感度調整：ワンターンノブ
- 耐衝撃：300 m/s²、X、Y、Z各方向3回
- 耐電圧：AC1000 V 50/60Hz 1分（充電部と筐体間）
- 耐振動：10〜55 Hz、振幅1.5 mm、各軸2時間
- 重量：約55 g
使用環境
- 使用温度：-25 °C〜55 °C
- 使用湿度：動作/保存時 35–95 %RH（結露なきこと）
- 使用照度：10000 lx以下
特長
- 型番：CPA-DF300P3-A
- 拡散反射型センサ、検出距離 0〜300 mm
- M18 円柱形外装、ケーブル長 0.5 m、前方検出
- 出力 PNP（NO/NC）、DC 12〜24 V 4線式、IP65
- 応答周波数 500 Hz、応答時間 1 ms、赤外光源
- 取扱説明書、M18ナット×2、適合証付属
