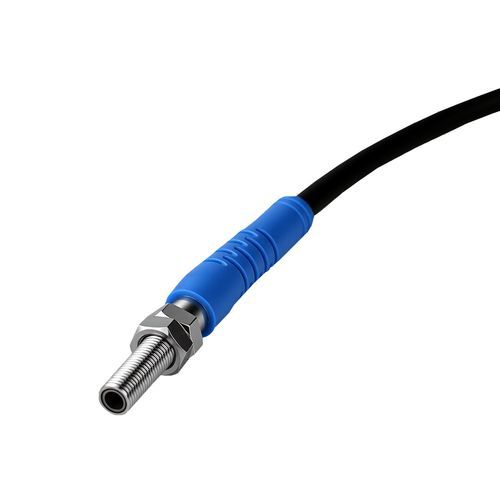

光ファイバーセンサーヘッド CX3-DE4L70N1
お気に入りに追加する
商品比較に追加する
詳細
製品概要
主な特長
技術仕様
機械/電気パラメータ
推奨用途
特性 / 仕様の概要
- 型番：CX3-DE4L70N1（CX3シリーズ）
- タイプ：拡散反射検出用レーザー光ファイバセンサ
- 形状：M4ネジ型、直線タイプ
- 検出距離：5〜70 mm
- 光斑直径：約 Ø2 mm
- 出力：NPN、通常開（NO）
主な特長
- 狭スポットのレーザー光で高精度な検出が可能
- 産業用途に適したステンレス製ハウジング
- 保護等級：IP65
- Ø3.8 mm 1.5 m PVCケーブルを標準装備
- 狭小スペースに対応するコンパクトなM4ネジ設計
技術仕様
- 光源：レーザー
- 検出原理：拡散反射
- 検出範囲：5〜70 mm
- 光斑直径：約 Ø2 mm
- 保護等級：IP65
- ケーブル：Ø3.8 mm、1.5 m PVC
- 使用温度：0〜50 °C
- ハウジング材質：ステンレス
機械/電気パラメータ
- 供給電圧：DC 12〜24 V
- 出力方式：NPN NO
- 動作モード：Light ON
- 応答周波数：100 Hz
- 信号種別：スイッチ出力
- 消費電流：10 mA 未満
- 回路保護：短絡保護、過負荷保護
- 負荷電流：120 mA
推奨用途
- 3C 電子機器の組立・検査
- 立体駐車場などの検知
- 物流・倉庫の自動化
特性 / 仕様の概要
- シリーズ：CX3
- 構造：M4ネジ型直線センサ
- 検出方式：拡散反射、5〜70 mm
- 光学：レーザー光源、光斑 ≈ Ø2 mm
- 電気：DC 12〜24 V、NPN NO、Light ON、100 Hz
- 保護・環境：IP65、0〜50 °C
- 接続：Ø3.8 mm 1.5 m PVCケーブル
- 材質：ステンレス製ハウジング
