CNCフライス加工センター 08 series
縦型5軸コラム型

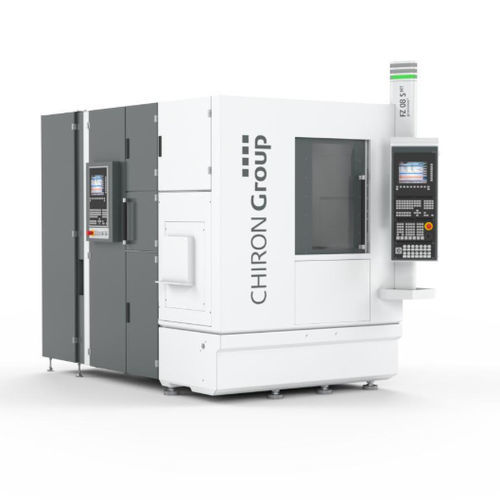

CNCフライス加工センター - 08 series - CHIRON Group SE - 縦型 / 5軸 / コラム型

CNCフライス加工センター - 08 series - CHIRON Group SE - 縦型 / 5軸 / コラム型 - 画像 - 2

CNCフライス加工センター - 08 series - CHIRON Group SE - 縦型 / 5軸 / コラム型 - 画像 - 3

お気に入りに追加する

商品比較に追加する

特徴

制御タイプ

CNC

タイプ

縦型

構造

スピンドル, ダブルスピンドル, コラム型, 精密

その他の特徴

コンパクト, 高性能, 高剛性, 医療用, 自動車産業用, コラム型, ダイレクトドライブ

X軸移動距離

210 mm, 450 mm
(8.27 in, 17.72 in)

Y軸移動距離

270 mm
(10.63 in)

Z軸移動距離

310 mm, 360 mm
(12.2 in, 14.17 in)

回転速度

最大: 40,000 rpm
(251,327.412 rad.min-1)

最少: 15,000 rpm
(94,247.78 rad.min-1)

詳細

概要
08シリーズの立型マシニングセンタは、数μmの最小公差と優れた表面品質を実現します。コンパクトでモジュール構成の機械は、段取りが速く、安定性と高い動的性能を備え、保守が容易で生産フローへスムーズに組み込めます。モジュール設計により、各ベース機を個別の生産要件に合わせて構成できます。

機械のバリエーション

シングルスピンドルおよびツインスピンドルの構成
5軸同時加工対応
大量生産向けの加工中ワーク交換
バー材からの多機能加工に対応するミルターン（フライス旋盤）構成
medical/precision用途向けの線形ダイレクトドライブを備えたprecision+バリアント

特長

コンパクトな設置面積で高い動的性能
垂直可動コラム方式
高い剛性と熱安定性を実現する鋼/ミネラルキャスト製ベッド
水冷式モータースピンドル
precision+では動的ダイレクトドライブと精密ガイドを採用
ステンレスカバーによる完全密閉ワーキングエリア
最適化された切りくず排出
人間工学に基づく操作・搬送コンセプト
保守のためのユニットへの容易なアクセス
用途に合わせた自動化・拡張が可能なモジュール設計

用途／使用例

業界：自動車、医療機器、精密機器、金型・工具製造、機械工学
代表的な部品：インプラント・外科用器具、肩用・脊椎用インプラント、膝インレイ、アバットメント、骨プレート、内視鏡部品、歯科ドリル部品、インペラー、時計ケース・ベゼル、精密リング・ジュエリー部品、各種機械部品（バルブハウジング、ピストン、ノズルホルダ）
