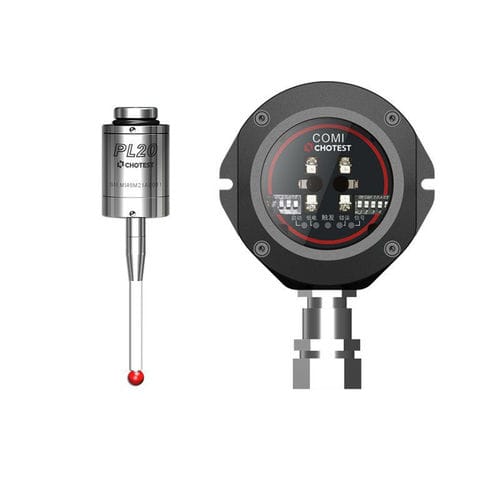

工作機械用プローブ PO series

赤外線表面検査用接触式

CNC加工前に、ワークの座標系とデータムポイントを自動的に見つけます。 CNC加工中に、キーサイズと関連する座標を自動的に測定し、補正が必要かどうかを判断します。 CNC加工後、自動的にサイズ、形状、位置を測定し、完成品を認定する。 特長 高い繰返し精度。片道繰返し精度 <1μm 長い待機時間。最長 6 ヶ月 全方位エネルギー吸収設計：360°全方位エネルギー吸収設計で、操作事故発生時の衝撃でスピンドルを緩衝するのに役立ちます。 防水設計。プローブとレシーバーは IP67 準拠 インテリジェントな LED インジケーター。プローブの現在の作業状態を表示 パラメータ 1.プローブの技術的なパラメータ。 1）電池。2つの1/2AA 3.6Vリチウム電池。 2）保管温度: （- 25~70） ℃。 3）働く温度: （5~55） ℃。 2.受信機の技術的なパラメータ。 1) 伝達のタイプ。IR、360°。 2）働く範囲。最大8メートル 3）重量: 926g 4) 入力電圧: 12V~30V 5) 入力電流。<100mA、<40mAを受け取る 6) 機械コントローラーへのケーブル: 専用の 13PIN によって保護されるケーブル、8 メートルまたは 15 メートル 7）保管温度: （- 25~70） ℃の働く温度: （5~55） ℃の 説明 工作機械プローブPOシリーズは、最も安定した構造である3点トリガー設計を適用します。プローブの内側にトリガーユニットがあります。スタイラスは、外力によって半径方向または軸方向に移動すると、トリガーユニットがトリガされます。その後、プローブ内部の回路がトリガー信号を受信機に送り、受信機がそれを工作機械に送信することで、工作機械の各軸の現在座標が自動的に記録されます。
