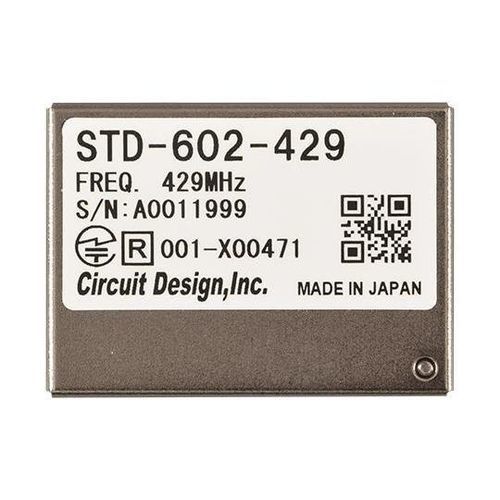

多チャンネルラジオモジュール STD-602-429

UHF用狭バンド

UHF帯FM狭帯域小型無線モジュールSTD-602-429は、429MHz帯で動作する産業用遠隔制御および遠隔測定アプリケーションに適しています。本モジュールは、日本国内での使用を目的としており、建設設計認証（技適マーク）を取得しているため、無線免許や登録は不要です。STD-602-429はシンプルなシリアルインターフェースを持ち、カスタム通信プロトコルの使用が可能です。RFパワー、データレート、チャンネルは専用のシリアルコマンドで設定できます。日本の法規制で要求されているキャリアセンシング機能も実装されており、自動的に実行されます。 ARIB STD-T67準拠型式認証（技適マーク）429MHz帯小型36×26×6.1mm低消費電力動作-27mA（TX 10mW / 3V）-17mA（RX）データ入出力用トランスペアレントインターフェイスコマンドコントロールインターフェイス用途：産業用リモートコントロールシステムテレメトリーシステムモニタリングシステム仕様： 適用規格ARIB STD-T67型式工事設計認証（技適マーク）取得済み通信方式単信、半二重エミッションタイプF1DFSK狭帯域周波数429.246875～429.915625 MHz RFチャンネル数40チャンネル79チャンネル96チャンネル4,800 bps2,400 bps（TX 5、10 mW）2,400 bps（TX 1 mW） チャンネルステップ12.5 kHz6.25 kHz4,800 bps2,400 bps RFビットレート4,800 / 2,400 bps 電源電圧3.0～5.0 V DC 電源電流27 mA typ. (TX 10 mW)17 mA typ. (RX) 動作温度範囲-20～+65 °C 外形寸法36 x 26 x 6.1 mm 重量13 g 送信部： RF 出力パワー10 / 5 / 1 mWConducted 50 Ω 偏差+/-2.4 kHz+/-1.2 kHzPN9 4,800 bpsPN9 2,400 bps スプリアス放射< -27 dBm 隣接チャンネル漏洩電力> 40 dBcPN9 2,400 / 4,800 bps 受信部： 受信機タイプシングルスーパーヘテロダイン 最大入力レベル10 dBm 受信感度-114 dBm (4,800 bps)BER 1% 隣接チャンネル選択性50 dB (4,800 bps)+/-12.5 kHz ブロッキング75 dB+/-1 MHz スプリアス放射< -54 dBm インターフェース： データ・インターフェース（DI / DO）L = GND H = VCC、非同期トランスペアレント・コマンド・インターフェース（TXD / RXD）UART 19,200 bps8データ・ビット、パリティなし、1ストップ・ビット 主な特長 / 技術仕様：ARIB STD-T67 に準拠 建設設計認証（技適マーク） 周波数：429.246875 ～ 429.915625 MHz RF 出力電力：10 / 5 / 1 mW データレート：4,800 / 2,400 bps4,800 / 2,400 bps 電源電圧： 3.0～5.0 V DC 消費電流： 27 mA（TX）, 17 mA（RX） 動作温度： -20～+65 °C 寸法： 36 x 26 x 6.1 mm36 x 26 x 6.1 mm 重量：13 g トランスペアレントおよびコマンド・コントロール・インターフェース キャリア・センシング機能搭載
