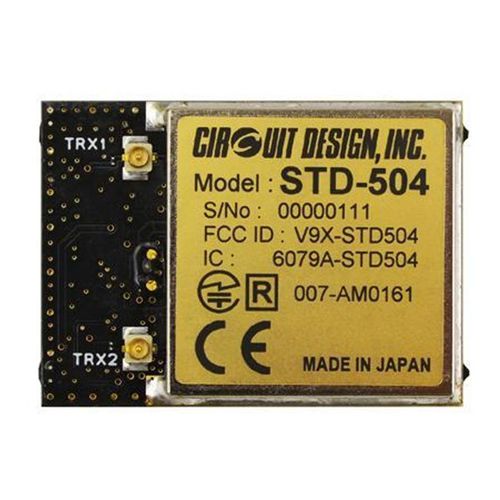

DSSSトランシーバー STD-504

2.4 GhzラジオRF

概要
STD-504は、産業用のテレメトリおよび遠隔制御向けに設計されたコンパクトな2.4 GHz DSSS無線トランシーバーです。実ダイバシティ受信機と送信側ダイバシティを内蔵し、混雑した2.4 GHz帯域でも安定した通信を確保します。低消費電力でバッテリ駆動に対応し、プロトコル透過のRFデータインターフェースを提供、専用のUARTコマンドで設定が可能です。

認証
EN 300 328、FCC Part 15.247（米国）、ISED RSS-210（カナダ）、ARIB STD-T66（日本）に適合し、グローバルな展開が可能です。

特長

• CE、FCC、ISED、ARIB の適合認証
• Direct Sequence Spread Spectrum (DSSS) 変調
• CHCピンによるチャネルステッピングオプション
• 実ダイバシティ受信機（受信回路を2系統内蔵）
• 送信側ダイバシティ
• 専用UARTコマンドによるモジュール設定
• 透過型RFデータ通信インターフェース（DO/DI/CLK）
• 低消費電力動作、バッテリ駆動対応；75チャネル
• 視線内通信距離（LOS）：300 m
• 温度センサー搭載

用途

• 産業用遠隔制御（テレコントロール）
• テレメトリシステム

仕様（概要）

• 適用規格：EN 300 328；FCC part 15.247；ARIB STD-T66；ISED RSS-210
• 通信方式：Simplex
• 送信方式：Direct sequence spread spectrum
• 搬送波型式：F1D（FSK）
• 周波数：2402.5〜2476.5 MHz
• チャネル間隔：1 MHz
• RFデータ伝送速度：19.2 kbps
• チップレート：288 kcps
• RFコネクタ：MHF x 2
• 拡散コード：15チップ（M系列：111101010001100）
• 動作温度範囲：-30〜+70 °C（結露なきこと）
• 電源電圧：3.3〜5.0 V DC（絶対最大 5.5 V）
• 消費電流：TX 55 mA typ.; RX 60 mA typ.
• 寸法：40 x 29 x 5.5 mm
• 重量：10 g
• RF出力（実効放射電力）：< 10 mW (e.i.r.p.)
• TXデータ入力：デジタル L = GND、H = Vref
• RF入力レベル（RX）：< -13 dBm
• 受信感度：-93 dBm（19.2 kbps、BER 0.1%）
• RFデータインターフェースポート：DO / DI / CLK（データ速度19.2 kbps；同期：CLK）
• コマンドインターフェースポート：TXD / RXD（UART通信、RS232C形式；非同期）
• 対応UARTビットレート：19.2 k / 38.4 k / 57.6 kbps
• フロー制御：なし
• その他UARTパラメータ：データ長8ビット；パリティ：無し；ストップビット：2
