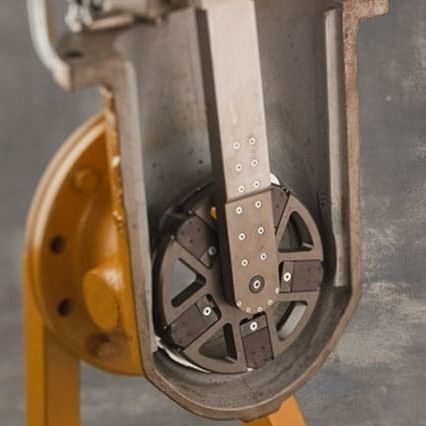

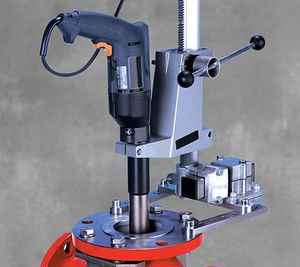

空気圧式ラッピングマシン VM1000

携帯型精密

概要
CLIMAX VM1000シリーズのバルブ研削・ラッピング機は、現地および工場でのバルブ修理向けの携帯型精密ソリューションです。ゲートバルブおよびスイングチェック（揺動式）バルブのシートを研削・ラッピングし、シール面をメーカー仕様に復元またはそれ以上の仕上がりにします。傾斜アダプタを装備し、研削圧の迅速な調整が可能なため、セットアップ時間の短縮、バルブ寿命の延長、発電、石油・ガス、製油所、産業用途でのダウンタイム低減に寄与します。

入手性
モデルVM1350、VM1500、VM1600はレンタル専用です。その他のモデルは見積りにより供給可能です。

製品の利点

• 性能
  • 標準的な競合製品より最大で3サイズ大きい駆動チェーンを採用した堅牢な駆動系。MTBFは約10,000時間。
  • 5本のプラネットアームによりすべてのディスクが常にワーク面と接触し、シートの高低差を排除します。
  • 高品質の研削材により研削時間を最大50%短縮可能。
• 汎用性
  • 使用中に確実に保持し、使用後は容易に剥がせる接着式メディアディスク。
  • 1本のクランプボルトを緩めるだけで電動/空気式の切替が迅速に可能。
  • シート径1.25～24 in（32～600 mm）をカバーする構成、最大浸漬深さ39 in（1000 mm）。
  • ディスクを交換するだけで研削からラッピングへ迅速に切替可能。
• 信頼性
  • 剛性の高いプラネットアームが機械のチャタリングを低減し均一な仕上がりを実現。
  • プラネットアームのシールベアリングが研削粉の侵入を防ぎ、ベアリング寿命を延長。
  • プラネットアームは0.000079 in（0.002 mm）以内に予荷重・プリセットされており平坦度を向上。
  • モジュラーコンポーネントと工場封印ベアリングによりセットアップとヘッド交換が迅速。

仕様（表）
SPECIFICATIONS | Seat diameter range | Submerging depth | Valve type | Power option
VM1150 | 1.25–6 in (32–150 mm) | 16–18 in (400–450 mm) | Gate or swing check | Electric or pneumatic
VM1350 | 1.5–14 in (40–350 mm) | 24 in (600 mm) | Gate or swing check | Electric or pneumatic
VM1600 | 1.5–24 in (40–600 mm) | 39 in (1000 mm) | Gate or swing check | Electric or pneumatic

技術仕様

• シリーズ: VM1000（VM1150、VM1350、VM1600）
• シート径: VM1150 = 1.25–6 in（32–150 mm）；VM1350 = 1.5–14 in（40–350 mm）；VM1600 = 1.5–24 in（40–600 mm）
• 浸漬深さ: VM1150 = 16–18 in（400–450 mm）；VM1350 = 24 in（600 mm）；VM1600 = 39 in（1000 mm）
• 対応バルブ種別: ゲートバルブおよびスイングチェック
• 電源オプション: 電動または空気式（迅速切替）
• 傾斜アダプタ付属で研削圧を迅速調整
• 駆動: ヘビーデューティー駆動チェーン、MTBF ≈ 10,000時間
• 研削ヘッド: 5本のプラネットアームで均一な接触を実現
• 研削材: 高品質メディアで研削時間を短縮
• ベアリング: プラネットアームのシールベアリング；ヘッド交換を容易にする工場封印ベアリング
• プラネットアーム予荷重精度: 0.000079 in（0.002 mm）
• モジュラー構成で迅速セットアップ
• CE認証
• モデルVM1350、VM1500、VM1600はレンタルのみ
