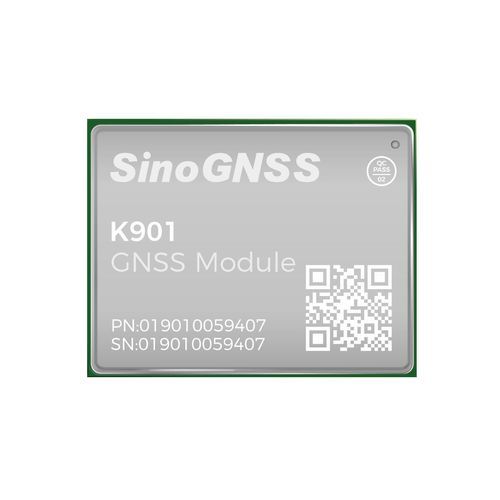

GPSGNSSモジュール K901

GLONASSQZSSGALILEO

K901は先進のQC7820 SoCチップを統合し、フルコンステレーション対応で業界をリードするGNSS精度を実現します。コンパクトなSMTパッケージ、超低消費電力、マルチ干渉防止技術を特長とし、IoTやUAVなど、スペースや電力に制約のあるアプリケーションに適しています。 主な特長

GPS、BDS-2、BDS-3、GLONASS、GALILEO、NAVIC、QZSSおよびSBASをサポート

RFおよびBB統合高精度GNSS SoC (QC7820)

Brand new dual-core CPU structure

Small size & low power consumption

PPP-B2b and PPP-HASサービスをサポート

パフォーマンス

信号の追跡: GPS：E1、E5b、E5a、E5 AltBoC*、E6c*; QZSS: L1C/A、L2C、L5、L1C; SBAS: L1C/A、NAVIC: L5

Cold Start: < 20 s (Acceleration Capture Moduleを追加)

Hot Start (with RTC)：

RTK 初期化時間： < 10 s（標準）

初期化の信頼性： > 99.9 %

速度精度： ≤ 0.02m/s

時間精度： 20ns

PPP収束時間： < 15分

後処理： 2.5 mm + 1 ppm 水平; 5 mm + 1 ppm 垂直

シングルベースラインRTK: 8 mm + 1 ppm 水平; 15 mm + 1 ppm 垂直

DGPS: < 0.4 m RMS

SBAS: 1 m 3D RMS

Standalone: 水平1.5 m、垂直3 m

PPP: 水平0.1 m、垂直0.2 m

フィジカル
• サイズ（幅×奥行き×高さ）: 12.2 mm × 16 mm × 2.5 mm
• 重量: 1.0 g
• ハードウェアインターフェース: LGA 24ピン
• 消費電力: 0.35 W
• 入力電圧: +3.3 V ± 5% DC
• 動作温度範囲：-40 °C～+85°C
• 保存温度範囲：-55 °C～+125°C
• LNA電源（外部）： +3.3 V ~ +5 V ± 5% VDC @ 0-100 mA
• LNA ゲイン: 20 ~ 35 dB (推奨)
• インピーダンス・マッチ: 50 Ω

LNA ゲイン: 20 ~ 35 dB (推奨) 通信

UART: 3

PPS: 1

EVENT: 1

I2C: 1

Correction data I/O: RTCM 2.X, 3.X

Position data output: ASCII (NMEA-0183)：GGA、GSA、GSV、RMC、HDT、VHD、ZDA、VTG、GST、GLL、バイナリ： グラフィックス機能

• メーカー: ComNav Technology Ltd.
• Model: K901
• SoC: QC7820（次世代RF＆BB統合GNSS SoC）
• CPU: デュアルコア
• 干渉防止技術：
• 内蔵アダプティブ・システム
• 広帯域受信、狭帯域抑圧、および連続波除去機能
• 統合
：フルピン互換の省スペースSMTパッケージ

---
