CNC歯車装置成形マシン DK 400

縦型大径用ピース

製品説明

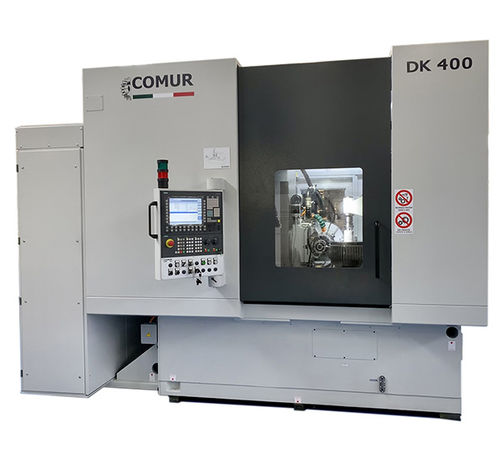

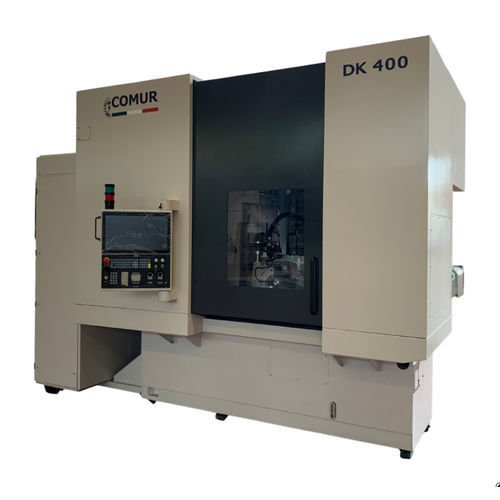

COMUR DK 400 は、最大直径400 mmまでの中〜大型歯車の生産向けに設計された垂直ホブ盤です。構造的な剛性と寸法精度を確保しており、ロボットアームを含む自動化セルへの組み込みに適しています。オプションでリングローダー（ring-loader）を装備可能です。

主な特長

• 最大モジュール mm 8
• 最大加工径 mm 400
• 最大歯切幅 mm 300

技術データ（表）
最大モジュール： mm 8
最大加工径： mm 400
最大歯切幅： mm 300
ホブ面とワークテーブル面の最小/最大距離： mm 30 / 325
最大工具寸法（ø x L）： mm 163 x 230
最大タンジェンシャルシフティング： mm 190
ホブ回転速度範囲（rpm）： 60 ÷ 600
ワークテーブル回転速度範囲（rpm）： 0 ÷ 250

仕様 / 技術仕様

• 機械タイプ：垂直ホブ盤
• 最大直径400 mmまでの中〜大型歯車に対応
• 統合：自動化セルおよびロボットアームに対応
• オプション機器：リングローダーシステム
• 最大モジュール：8 mm
• 最大加工径：400 mm
• 最大歯切幅：300 mm
• ホブ面 - テーブル面 最小/最大距離：30 / 325 mm
• 最大工具寸法（ø x L）：163 x 230 mm
• 最大タンジェンシャルシフティング：190 mm
• ホブ回転速度範囲：60 ÷ 600 rpm
• ワークテーブル回転速度範囲：0 ÷ 250 rpm
