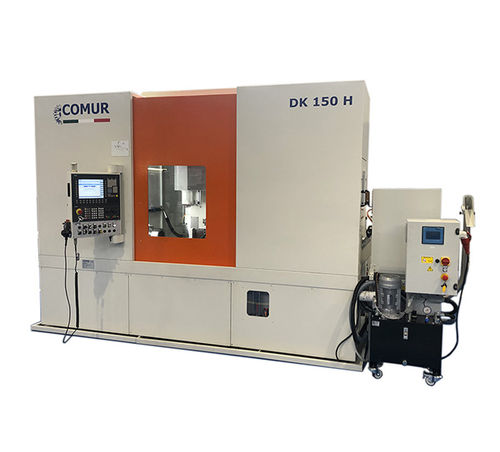

CNC歯車装置成形マシン DK 150H

横型

製品概要
水平ホブ盤 COMUR DK 150H は、中～小径のシャフトおよびピニオンの加工に適した機械です。水平配置により高い剛性を確保し、長尺または重量のあるワークの載せ降ろしを容易にします（多関節ロボットによる自動化にも対応）。短い段取り時間により量産から少量生産、試作まで幅広く対応可能で、用途に合わせたカスタマイズが可能です。

主な特徴

• モジュール最大: mm 5
• 被削ワーク最大直径: mm 150
• 最大歯切幅: mm 400

技術仕様表
モジュール最大: mm 5
被削ワーク最大直径: mm 150
最大歯切幅: mm 400
ホブ面とワークテーブル面の最小/最大距離: mm 10 / 195
工具最大寸法（ø x L）: mm 130 x 220
最大タンジェンシャルストローク: mm 170
ホブ回転数範囲（rpm）: 20 ÷ 800
ワークテーブル回転数範囲（rpm）: 0 ÷ 200

技術仕様

• モジュール最大: mm 5
• 被削ワーク最大直径: mm 150
• 最大歯切幅: mm 400
• ホブ面とワークテーブル面の最小/最大距離: mm 10 / 195
• 工具最大寸法（ø x L）: mm 130 x 220
• 最大タンジェンシャルストローク: mm 170
• ホブ回転数範囲（rpm）: 20 ÷ 800
• ワークテーブル回転数範囲（rpm）: 0 ÷ 200
