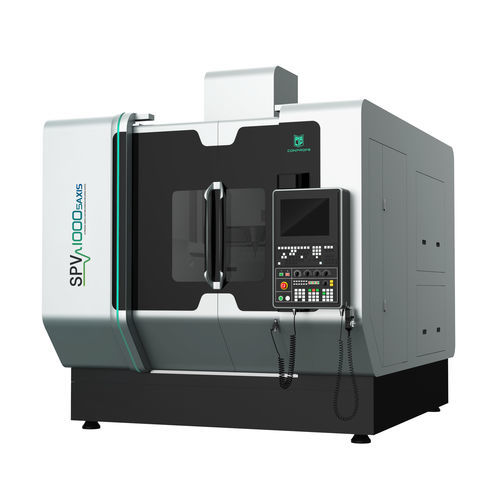

超音波マシニングセンタ SPV10005軸縦型ロータリーテーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ロータリーテーブル
- 加工材料
- 複合素材用, セラミック用, クォーツ用, 硬脆性材料用
- スピンドル
- HSK-A 100
- ツールステーション数
- 40ツール
- 応用
- 切断機用, ドリル, 自動車産業用, 自動工具交換装置, 航空産業用, 医療用, 航空用, アルミフレーム用, 宇宙産業用
- その他の特徴
- 高速, 高性能, 高精度, 超音波
- X軸移動距離
1,250 mm
(49 in)- Y軸移動距離
1,250 mm
(49 in)- Z軸移動距離
1,000 mm
(39 in)- 回転速度
10,000 rpm
(62,832 rad.min-1)- 出力
110 kVA
(149.56 hp)- テーブル回転(C軸)
360 °
- X軸の移動速度
30 m/min
- Y軸の移動速度
30 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
1,000 kg
(2,205 lb)- 最大ツール重量
20 kg
(44.1 lb)- 位置決め精度
0.008 mm
(0 in)- 繰返し精度
0.005 mm
(0 in)- 総重量
25,000 kg
(55,115.57 lb)- 全長
3,400 mm
(133.9 in)- 全幅
4,350 mm
(171.3 in)- 全高
4,220 mm
(166.1 in)
詳細
SIEMENS 840Dsl を採用し、RTCP 機能による同時 5 軸加工を実現。
優れた動的加工性能、高精度、高速、高能率加工
✅ X/Y/Z/A/C 軸の高精度エンコーダによるフルクローズド ループ制御
✅ 大容量、高速工具交換、安定した性能の高構成チェーンツールマガジン。
✅ 高精度プローブ（オプション）により、オンライン補正が可能。
✅ 超音波機能（オプション）により、硬脆性材料の加工を効率化。
用途
高硬度脆性材料（セラミック、サファイア、ガラスなど）、炭素繊維強化プラスチック、金属材料など、形状が複雑なワークの高精度・高能率同時5軸加工に最適。
---
