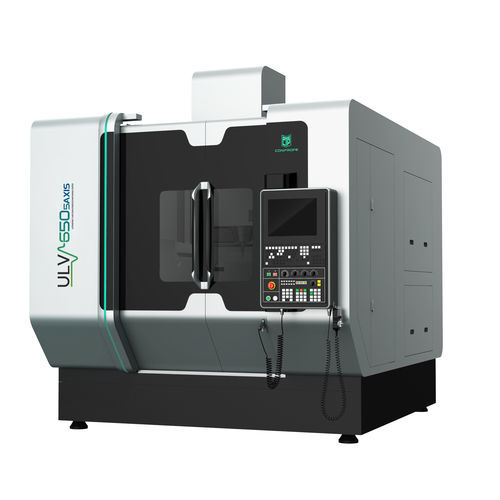

5軸マシニングセンタ ULV-650縦型HSK A-6340ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK A-63
- ツールステーション数
- 40ツール
- 応用
- 自動車産業用, 医療用, 宇宙産業用
- その他の特徴
- 高速, 高性能, 高生産性
- X軸移動距離
800 mm
(31 in)- Y軸移動距離
1,000 mm
(39 in)- Z軸移動距離
550 mm
(22 in)- 回転速度
14,000 rpm, 20,000 rpm
(87,965 rad.min-1, 125,664 rad.min-1)- 出力
110 kVA
(149.56 hp)- テーブル回転(C軸)
360 °
- X軸の移動速度
36 m/min
- Y軸の移動速度
36 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
800 kg
(1,764 lb)- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
0.008 mm
(0 in)- 繰返し精度
0.005 mm
(0 in)- 総重量
16,500 kg
(36,376.27 lb)- 全長
2,940 mm
(115.7 in)- 全幅
4,310 mm
(169.7 in)- 全高
3,310 mm
(130.3 in)
詳細
特徴
1.独自開発の超音波スピンドルを採用し、切削抵抗を低減、
高硬度材の高能率加工を実現。
2.超臨界二酸化炭素(ScCO2)主軸貫通型極低温冷却システムとMQLシステムにより
システムを採用し、クリーンな加工を実現
3.高精度リニアエンコーダによるフルクローズドループ制御
4.X/Y/Z軸繰り返し精度4µm、A/C軸繰り返し精度5''
5.標準SIEMENS 840DslとオプションのSIEMENS SINUMERIK ONEシステムで
RTCP機能による同時5軸加工を実現
アプリケーション
高精度・高能率な5軸同時超音波加工または従来加工に最適です。
高硬度脆性材料（セラミックス、サファイア、ガラス等）、炭素繊維強化プラスチック、金属材料等の幾何学的に複雑な加工に最適です。
材料など
---
