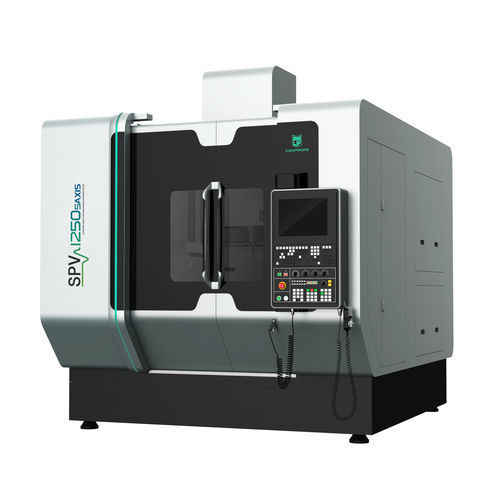

超音波マシニングセンタ SPV12505軸縦型コラム型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- コラム型, 回転テーブル
- 加工材料
- 複合素材用, セラミック用, クォーツ用, 硬脆性材料用
- スピンドル
- HSK-A 100
- ツールステーション数
- 40ツール
- 応用
- 切断機用, ドリル, 自動車産業用, 自動工具交換装置, 医療用, チタン用, 宇宙産業用
- その他の特徴
- 高速, 高性能, 高生産性, 高精度, 超音波
- X軸移動距離
1,250 mm
(49 in)- Y軸移動距離
1,250 mm
(49 in)- Z軸移動距離
1,000 mm
(39 in)- 回転速度
10,000 rpm
(62,832 rad.min-1)- 出力
110 kVA
(149.56 hp)- テーブル回転(C軸)
360 °
- X軸の移動速度
30 m/min
- Y軸の移動速度
30 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
1,200 kg
(2,646 lb)- 最大ツール重量
20 kg
(44.1 lb)- 位置決め精度
0.008 mm
(0 in)- 繰返し精度
0.005 mm
(0 in)- 総重量
26,000 kg
(57,320.19 lb)- 全長
3,400 mm
(133.9 in)- 全幅
4,350 mm
(171.3 in)- 全高
4,220 mm
(166.1 in)
詳細
硬脆性材料（セラミック、サファイア、ガラス、シリコンカーバイトなど）、炭素繊維複合材料、超合金（チタン合金など）、その他の難削材からなる精密部品の加工に適している。
特徴
Conprofeが独自に開発した超音波スピンドルで難削材加工の課題を解決
クリーンな加工を実現する超臨界CO₂またはMQL冷却システム（オプション
傾斜5軸、低重心、ショートオーバーハング、超高剛性、熱歪みの少ないブリッジガントリ構造
工具保持能力24～120Tのチェーン式ツールマガジンを複数選択可能。
高出力、高トルク、高速超音波スピンドル。
オプションの自動抑制システムにより、燃焼や爆発などの加工時のリスクを軽減。
SIEMENS 840DslまたはSIMUERIK ONE 5軸同時加工CNCシステム搭載
---
