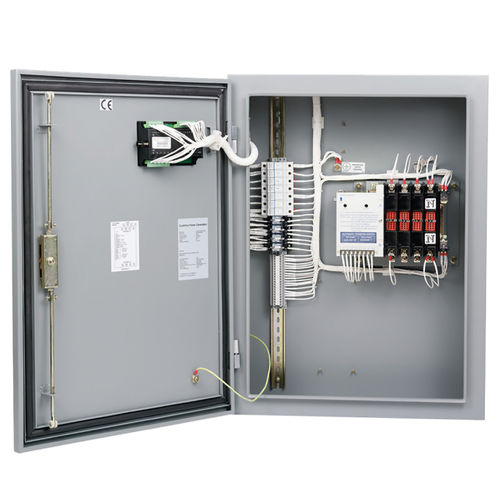

自動転換器 GTEC series

発電設備発電機用非常電源用

製品概要
自動転換スイッチ GTEC は、主系統と発電機を監視し、系統故障時に発電機を起動して系統と発電機間で負荷を自動転換します。IEC 緊急、スタンバイおよびオプションスタンバイ用途に適しています。マイクロプロセッサ制御により、コンパクトで経済的な筐体に柔軟性と信頼性を統合しています。

PowerCommand® 40-2 トランスファスイッチ制御

• 主電源と発電機の監視、自動発電機始動、スタンバイ用途向けの負荷転送機能を備えた高度なマイクロプロセッサベースの制御。
• 幅広い用途要件に対応可能な、顧客向けの高いカスタマイズ性を持つ入出力。

制御の機能

• 表示 — バックライト付き4行LCDテキスト表示によるシステム状態、コンテキストアイコン、警報表示。加えて複数の赤/緑ステータスLEDを搭載。
• 診断および報告 — 詳細なイベントログ、高度な故障コード、警報リスト、電源イベント履歴およびソース統計。
• 通信 — RS485（シリアル）上の Modbus RTU。
• 無電位ドライコンタクトリレー — 柔軟性の高い無電位デジタル入出力として構成可能。
• PCおよび前面パネル設定 — PCソフトウェアによる設定が可能で、一部設定は前面パネルから操作可能。
• 保守性 — ポイントツーポイント配線を最小化したプラグアンドプレイ統合と、識別された端子による容易なアクセス。

主な特長

• マイクロプロセッサ制御: フロントパネル表示による操作とカスタマイズを簡素化するフル機能の PowerCommand® 40-02 制御。
• 動作モード: 自動転換、オープントランジション、同期チェック付オープントランジションとプログラム転送ロック、負荷あり/なしの訓練・試験モード。
• 保守アクセス: 扉取付け操作部と識別された端子を備えた十分な作業スペースで簡単なメンテナンスを実現。
• ポジティブロック機構: 電位のある接点によるソース間接続を防止する機械的ロック。
• 電磁駆動: 信頼性の高い切替を実現する効率的な電磁アクチュエータ。
• オーバーラップのない転換機構: ソース間で明確な非オーバーラップ転換を確保。
• 連続運転定格: 名板定格までの連続運転を想定して設計。
• 主接点: 多室アーク消弧室を備えた銀合金主接点により、100% 連続 duty の負荷転送を実現；定期的なルーチンメンテナンスは不要。

型式と定格電流
GTECA | 40, 63
GTECB | 100, 125
GTECC | 160, 200, 225, 250
GTECD | 350, 400, 500
GTECE | 630, 800
GTECF | 1000, 1250
GTECG | 1600, 2000

技術仕様

• 制御: PowerCommand® 40-02 マイクロプロセッサベースのトランスファスイッチ制御。
• 表示: 背面照明付き4行LCDテキスト表示；状態LED（赤/緑）。
• 通信: RS485（シリアル）経由の Modbus RTU。
• I/O: 構成可能な無電位デジタル入出力（ドライ接点リレー）。
• 転換機構: オーバーラップ無し；Sync-Check オプションあり。
• 接点技術: 多室アーク消弧構造を備えた銀合金主接点；100% 連続運転対応。
• 動作モード: 自動転換、オープントランジション、訓練/試験モード（負荷あり/なし）。
• 定格電流範囲: 型式により 40 A〜2000 A。
• 筐体 / 保守: 扉取付け操作部と保守用の簡素化されたアクセス。
