長尺物用自動収納システム Unit Load AS/RS

自動車用途箱用パレット用

概要

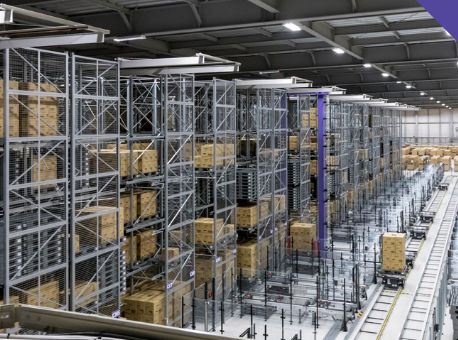

パレット立体自動倉庫「Unit Load AS/RS」は、格納効率の高いパレット保管、迅速な入出庫処理、設置環境への柔軟な適応性を特徴とする、Daifukuのパレット向け自動倉庫ソリューションです。システムは最大約40mまで設計可能で、スタッカークレーン、制御システム、周辺機器を組み合わせて荷姿や設置環境に合わせて構成します。

特長

• 高速かつ信頼性の高い運用 - 荷姿・重量・建屋寸法・使用環境に応じた複数のスタッカークレーン仕様を用意。高品質な駆動系で高速かつ滑らかな動作を実現します。
• 高度な制御システム - フロント機器から在庫管理までをカバーするローカルなインテリジェントネットワーク制御。周辺機器の管理やトラブルシューティングを支援するリアルタイム監視を備えます。
• 運用効率の向上 - 高速スタッカークレーンによりサイクルタイムを短縮し、フォークリフトの頻度を低減。エネルギー回生や低消費電力などの省エネ対策も実装可能です。

対応搬送物
一般的なパレットから特殊形状の荷物まで幅広く対応します。

• 底面閉じパレット - JIS T11（1100 x 1100）やUKパレット（1000 x 1200）などの底面が閉じたパレット。
• ユーロパレット - 欧州・アジアで一般的なスキッドパレット（800 x 1200、1000 x 1200）。
• ボックスパレット - 機械部品向けの4脚ボックスパレット（脚形状により対応可否あり）。
• ロール物 - 紙管、フィルム、原反やカーペット等のロール形状荷物。
• 長尺物 - 管材、バー材、プレート等、最大約6.2mの長尺物の高密度保管。
• 自動車ボディ（仕掛品） - 塗装済みボディのバッファ保管や工程間保管。

特殊環境対応
設置環境・保管物特性に応じた各種仕様をラインナップしています。

• 冷蔵・冷凍環境 - 約-5°C～-30°C対応の耐寒仕様スタッカークレーン。
• 高温環境 - 約40°C～55°C対応の高温仕様を用意。
• クリーン環境 - ISOクラス6～7相当のクリーン対応設計オプション。
• 耐油・粉塵（FMS）対応 - 工作機械周辺での24時間自動供給/回収に対応する高精度な耐油・耐粉塵仕様。

構成
貯蔵密度や処理能力に応じた複数のラック・クレーン構成を提供します。

• シングルディープ - 一般的構成：1台のスタッカークレーンが左右各1列、合計2列にアクセス。
• ダブルディープ - 1台のクレーンが左右各2列、合計4列にアクセスし高密度化を実現。
• デュアルクレーン - 同一通路に2台のクレーンを配置し同時運転で処理能力と冗長性を向上。
• 耐震対策 - 追加のストッパーや専用ラック等により地震被害を最小化する対策を適用可能。

周辺装置
自走式台車から高速仕分け台車、ロボットまで各種周辺機器で運用を支援します。

• シャトルカート - スタッカークレーンの入出庫ポイントとパレットを搬送する電動カート。
• 通路端コンベヤ - 入出庫ステーションへの自動搬送およびSTVとの連携。
• ラックサイドコンベヤ - プレスや加工機への供給を効率化するラック側の入出力コンベヤ。
• Sorting Transfer Vehicle (STV) - レール誘導式の搬送・仕分け車両で、AS/RS通路とコンベヤを接続。
• ケースピッキングロボット - AS/RSと組み合わせた段ボールなどのパレタイズ/デパレタイズ自動化。
• ラックサイドピックトゥライト - 作業者安全のためのスライド式シャッター付きのラック側ピッキング窓。

特徴 / 仕様

• 製品名／シリーズ：Unit Load AS/RS
• 最大構造高さ：設置に合わせて最大約40mまで対応
• 対応荷姿：底面閉じパレット、ユーロパレット、ボックスパレット、ロール物、長尺物（～6.2m）、自動車ボディ等
• クレーン仕様：荷姿・重量・建屋寸法・環境（冷凍、クリーン、高温、耐油など）に合わせた複数仕様
• 制御：ローカルなインテリジェントネットワーク制御、在庫管理機能、リアルタイム監視
• 効率性：高速運転によるサイクル短縮、フォークリフト依存低減、エネルギー回生、低電力消費
• 特殊環境対応：冷凍（-5°C～-30°C）、クリーン（ISOクラス6～7）、高温（約40～55°C）、耐油・粉塵設計
• 対応構成：シングルディープ、ダブルディープ、デュアルクレーン通路、耐震対策オプション
• 周辺機器：シャトルカート、通路端コンベヤ、ラックサイドコンベヤ、STV、高速仕分け台車、ケースピッキングロボット、ラックサイドピックトゥライト
