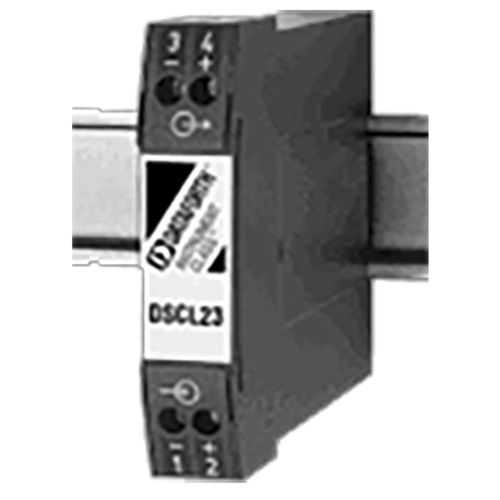

4-20 mAシグナルコンディショナー DSCL23-01

絶縁DC電源付きDINレール

各DSCL23ループパワード・アイソレータは、4-20mAの範囲のあらゆるDCプロセス信号の入力と出力を電気的に絶縁することにより、1、2または3チャンネルのアナログ信号保護を提供します。DSCL23は、絶縁されたDC電源をフィールド・トランスミッタに供給し、完全に絶縁された4～20mAの信号を返します。 DSCL23ループパワード・アイソレータは、独自のDCチョッパ回路によって入力信号をチョップし、トランス・カップリングによって絶縁し、独自の技術によってコモンモード・スパイクやサージの伝達を抑制し、トランスの2次側からの出力信号を元の入力信号に再構成します。 各DSCL23ループパワード・アイソレータは、4～20mAの範囲のあらゆるDCプロセス信号の出力から入力を電気的に絶縁することにより、1または2チャンネルのアナログ信号保護を提供します。DSCL23は、絶縁されたDC電源をフィールド・トランスミッタに供給し、完全に絶縁された4～20mAのアナログ信号を返します。 入力信号は独自のDCチョッパー回路でチョッピングされ、絶縁はトランスカップリングによって提供され、コモンモードのスパイクやサージの伝送を抑制するために独自の技術が使用され、トランスの2次側からの出力信号は元の入力信号に再構成されます。 特徴 4～20mAトランスミッタにDC電源を供給、ループを絶縁 迅速な設置と信号保護のための簡素化された配線 DINレールまたはパネルマウント可能 狭いDINパッケージ、19インチラックスペースに最大27台のデバイスをマウント可能 再校正やメンテナンス不要 2300Vrmsトランス絶縁 グラウンドループの問題を防止 干渉電圧・電流の伝達を防止 フルスパンでの高精度 CE準拠
