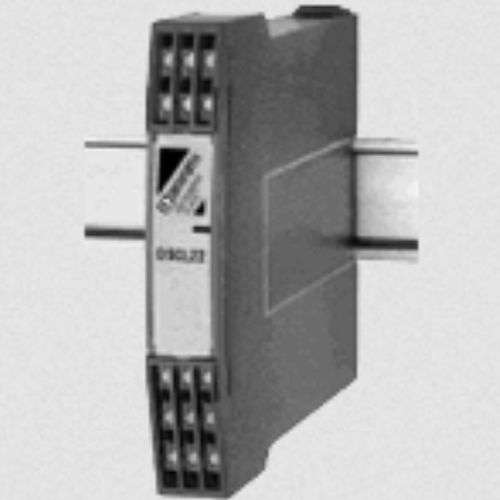

アナログシグナルコンディショナー DSCL22-11

絶縁ループによる供給DINレール

各DSCL22ループパワード・アイソレータは、0～20mA（または4～20mA）の範囲のあらゆるDCプロセス信号の入力と出力を電気的に絶縁することにより、1、2、または3チャンネルのアナログ信号保護を提供します。DSCL22は受動的に動作し、送信信号から電力を得ます。 入力信号は独自のDCチョッパー回路によりチョップされ、トランス結合により絶縁され、独自の技術によりコモンモードのスパイクやサージの伝達を抑制し、トランスの2次側からの出力信号は元の入力信号に再構成されます。 1つの入力から2つの絶縁出力が必要な場合は、複数のチャンネル・ユニットをスプリッターとして構成することができます（図2参照）。 特徴 電源不要、0-20mA（または4-20mA）入力から信号を供給 迅速な設置のための簡素化された配線 DINレールまたはパネルマウント可能 狭いDINパッケージ、19インチラックスペースに最大27台のデバイスを搭載可能 再校正やメンテナンスが不要 最大4000Vrmsのトランス絶縁 グラウンドループの問題を防止 干渉電圧・電流の伝達を防止 フルスパンでの高精度 CE準拠
