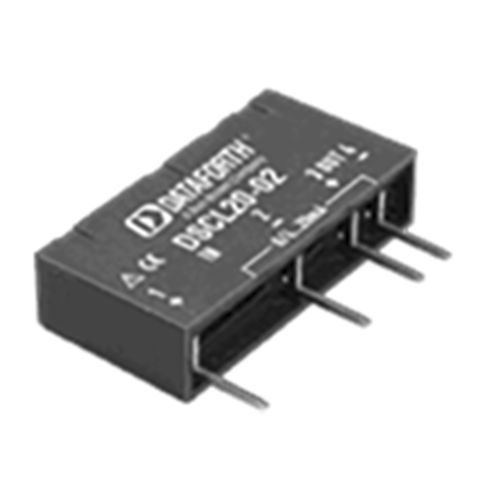

信号アイソレーター DSCL20-02

DCループによる供給

各DSCL20ループパワード・アイソレータは、0～20mA（または4～20mA）の範囲のあらゆるDCプロセス信号の入力と出力を電気的に絶縁し、1チャンネルのアナログ信号保護を提供します。DSCL20は受動的に動作し、送信信号から電力を得ます。 入力信号は独自のDCチョッパー回路によりチョップされ、トランス結合により絶縁され、独自の技術によりコモンモードのスパイクやサージの伝達を抑制し、トランスの2次側からの出力信号は元の入力信号に再構成されます。 特徴 簡素化された配線、プラグイン・アクセサリーの取り付けが容易 PCB実装に最適な小型OEMモジュラーパッケージ 垂直または水平マウント用I/Oパッケージ 500Vrmsトランス絶縁 グラウンドループの問題を防止 干渉電圧と電流の伝達を防止 フルスパンでの高精度 CE準拠
