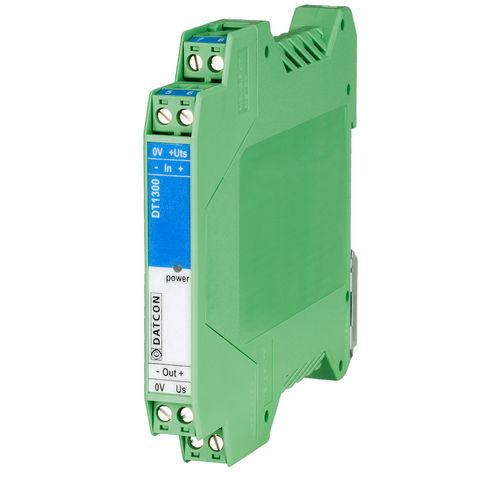

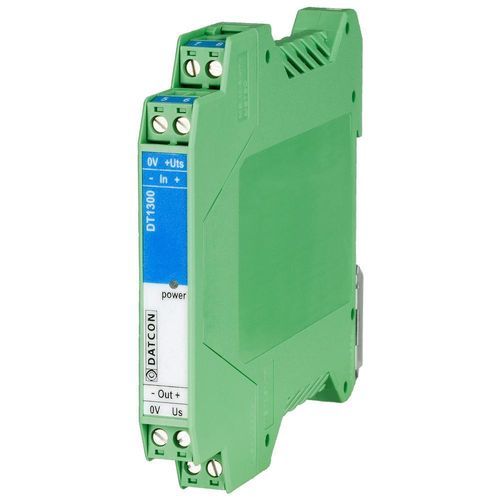

信号アイソレーター DT1300 series

DC 電圧

DT1300 ... 本質安全防爆型アイソレータ/電源は、ゾーン0、ゾーン1の爆発危険区域で動作する送信機と安全区域で動作する信号処理装置間の信号伝送を提供します。 DT1300シリーズは、入力、出力、電源を電気的に絶縁しています。 入力信号は0-20 mA, 4-20 mA, 0-10 V, 出力信号は0-20 mA, 4-20 mA, 0-10 Vに対応しています。 アイソレータは2種類のトランスミッタ電源（17VDCまたは18VDC）で使用できます。この2種類の安全データは互いに大きく異なるため、各種トランスミッタに柔軟に対応できます。アイソレータの伝送パラメータは、非直線性が0.01%未満、温度係数が50 ppm / ℃未満と、非常に優れています。 電源電圧範囲は19-29 VDCで、電源電圧の変化に影響されません。 -0-20 mA / 4-20 mA / 0-10 V 入力 -0-20 mA / 4-20 mA / 0-10 V 出力 -17 VDC / 18 VDC トランスミッタ供給 -非直線性 < 0.01 -温度係数 < 50 ppm / °C -19-29 VDC 電源電圧 -TS-35レールマウント、幅12.5 mm -18種類のタイプ
