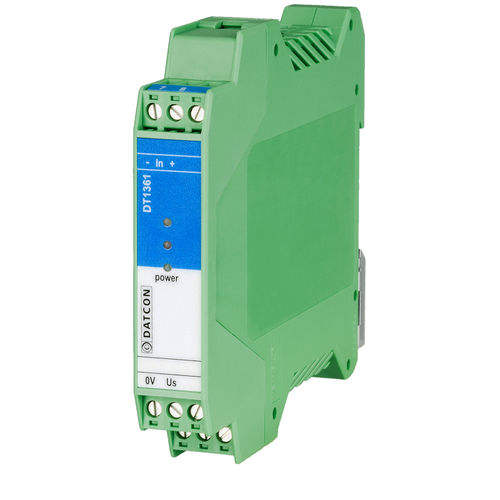

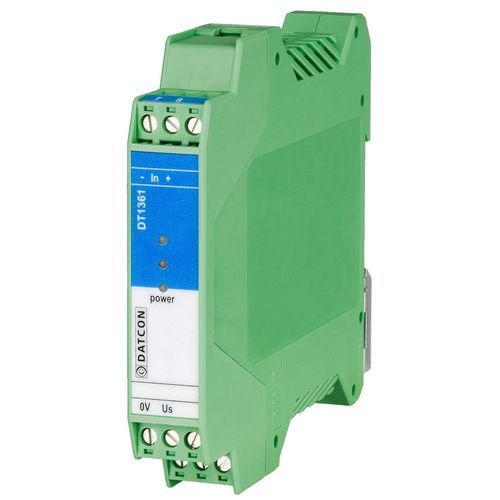

信号アイソレーター DT1361 series

DC 電圧周波数

DT1361は、本質安全防爆型のNAMUR/コンタクトアイソレータで、ゾーン0またはゾーン1の爆発の可能性のあるエリアにある近接検出器またはスイッチによって安全エリアの負荷を制御することが可能です。このユニットは、入力、出力、および電源を電気的に絶縁しています。安全出力には、リレー接点またはトランジスタが使用されます。トランジスタ出力の場合、最大信号伝送周波数は3 kHzです。 このデバイスは1チャンネルバージョンで作られています。全ユニットにおいて、内蔵の位相反転制御スイッチにより、センサーのいずれの状態でもアラーム状態（出力オープン）を通知することができます。線路短絡・開路検出機能により、近接検出器と組み合わせて使用することができます。また、2つの抵抗を追加して電気的に類似させたスイッチと併用したり、必要なければスイッチで無効化することもできます。 また、ガス消費量計の出力接点の絶縁用に、入力電流0.5 mA以下のバージョンもあります。 電源電圧範囲は19-29 VDCで、電源電圧の変化に対してアイソレータは影響を受けません。 - NAMUR/接点入力 - リレー接点 / トランジスター出力 - 1チャンネルバージョン - ラインフォルト検出 - 動作モードはスイッチで選択可能 - 伝送周波数 3 kHz (トランジスタ出力) - 19-29 VDC 供給電圧 - TS-35レールマウント、17.5mm幅のデバイスに対応
