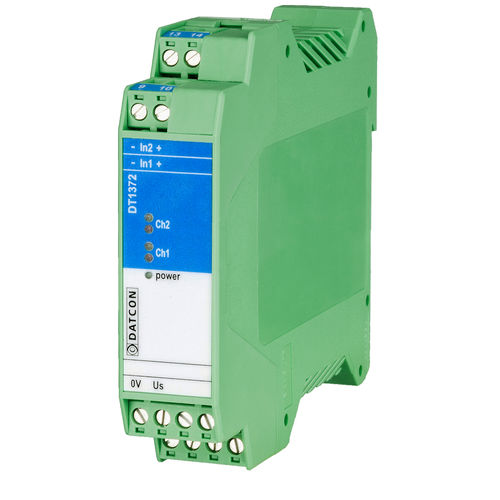

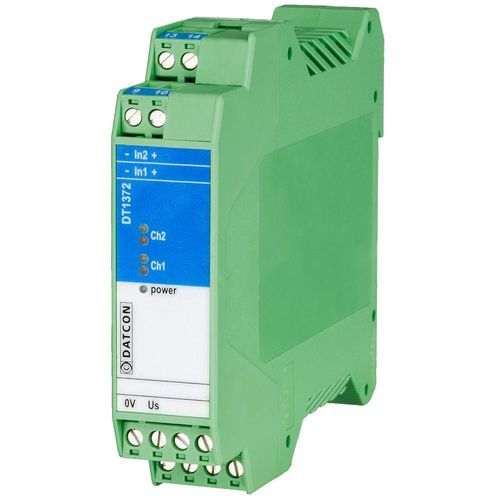

信号アイソレーター DT1372

ガルバニック電子式周波数

NAMUR/接点入力 リレー接点/トランジスタ出力 2チャンネルバージョン ライン故障検出 スイッチ選択可能な動作モード 伝送周波数3 kHz（トランジスタ出力） 19-29 VDC電源電圧 TS-35レールマウント、17.5 mm幅デバイス DT1372は、本質安全防爆のNAMUR/接点アイソレータで、ゾーン0またはゾーン1の爆発の可能性のあるエリアにある近接検出器またはスイッチで安全エリアの負荷を制御することができます。このユニットは、入力、出力、電源を電気的に絶縁します。安全出力はリレー接点またはトランジスタです。トランジスタ出力の場合、最大信号伝送周波数は3kHzです。 本装置は2チャンネル仕様です。全ユニットに内蔵された位相反転制御スイッチにより、センサーのどちらの状態でもアラーム状態（出力オープン）を知らせることができます。ライン障害検出は、短絡または開回路ラインの場合に出力を開きます：近接検出器とのプライマリ使用を意図しています。また、2つの抵抗を追加することで電気的に類似させたスイッチと使用することもできます。 ガス消費量計の出力接点の絶縁用に、入力電流<0.5 mAのバージョンもあります。 電源電圧範囲は19-29 VDCで、電源電圧の変化に影響されません。
