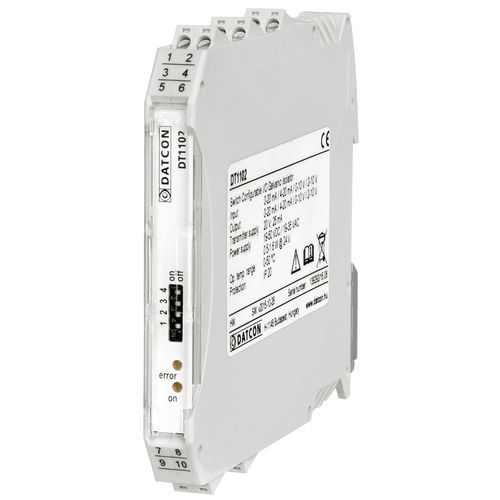

ガルバニックアイソレーター DT1102 IP

電子式4-20mAポリマー

DT1102 IP...パッシブ電流出力付きガルバニックアイソレータは、アクティブ（電圧、電流）出力の信号源をアクティブ入力の信号プロセッサに接続する必要がある場合に必要です。 アクティブ入力信号プロセッサは、4-20 mA 2線式(パッシブ)トランスミッタを受信するために使用され、その入力は、それらに接続されたトランスミッタに電力を供給します。DT1102 IPのパッシブ電流出力は、このタイプの信号プロセッサーの入力と一致し、アクティブ出力信号源の接続を解決します。 DT1102 IPは3方向絶縁、つまり入力、出力、電源が互いに電気的に絶縁されています。連続絶縁電圧は250 VACで、入力レンジはフロントパネルのスイッチで選択できます： 0-20 mA / 4-20 mA / 0-10 V / 2-10 V パッシブ4-20 mA2線式トランスミッターの入力には、20 VDC / 24 mAのトランスミッター電源が使用できます。 入力は2系統あります： 電流: 0 (4) mA - 20 mA* - 電圧: 0 (2) V - 24 mA 電圧：0(2)V～10V*入力 * 同時に1つの入力のみ使用可能 伝送特性は非常に優れています：非直線性 < 0.01%、温度係数 < 25 ppm / °C (通常)。 フロント・パネルのLEDインジケーターは、電源の有無や起こりうるエラー状態に関する情報を提供します。 この装置には2種類の電源供給が可能です： DT1102 ip: 24 V ± 10% DC、 DT1102 ip PS: 230 V ± 10% AC/DC このデバイスは12.5mm幅の端子ボックス設計で、TS-35レールにスナップオンできます。
