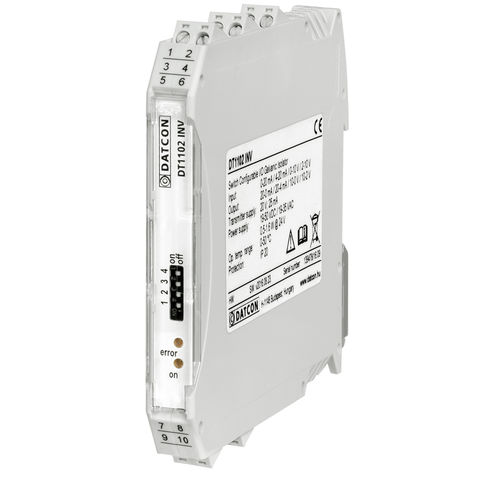

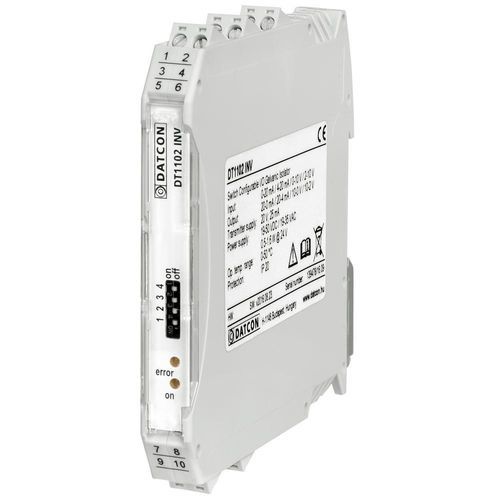

ガルバニックアイソレーター DT1102 INV series

電子式4-20mAポリマー

DT1102 INV (PS)は、トランスミッタ(または他の信号源)と信号処理ユニットの間にガルバニ絶縁と信号変換を提供します。伝達特性は逆特性で、つまり入力信号が増加すると出力信号が減少します（例：4-20 mAの入力信号を20-4 mAの出力信号に変換、または4-20 mAの入力信号を10-0 Vの出力信号に変換）。 ガルバニック絶縁は3ウェイで、入力、出力、電源は互いにガルバニック絶縁されています。 連続絶縁電圧は3方向とも250 VACeffです。 本器はパッシブ2線式トランスミッターに供給するため、入力に20 VDC / 24 mAを供給します。 入力と出力の信号レンジは、前面のスイッチで自由に組み合わせることができます： 0-20 mA / 4-20 mA / 0-10 V / 2-10 V 入力 20-0 mA / 20-4 mA / 10-0 V / 10-2 V 出力 入力は2系統あります： 電流: 0 (4) mA - 20 mA* - 電圧: 0 (2 ) V - 2-10 V 電圧： 0 (2 ) V - 10 V 計器には2つの出力があります： 電流： 20 mA - 0 (4) mA *電圧： 10 V - 0 (2) V 電圧: 10 V - 0 (2) V* 出力 * 一度に1つの入力と1つの出力しか使用できません。 このデバイスは2種類の電源で注文できます： DT1102 INV: 24 V ± 10% DC DT1102 INV PS: 230 V ± 10% AC/DC 非直線性 < 0.02% TYP、温度係数 25 ppm / °C TYP。 前面LEDインジケータにより、電源の有無や故障の可能性を表示します。
