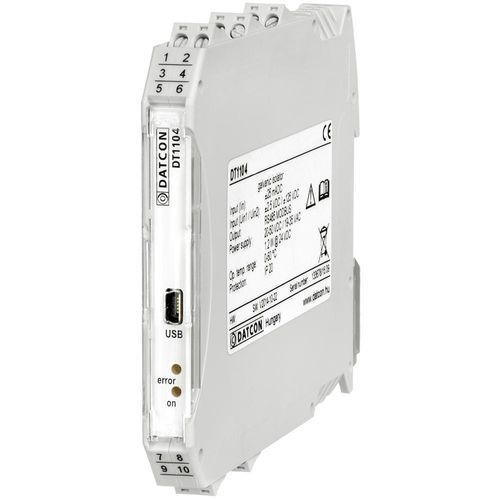

信号アイソレーター DT1104 UI RS4

ガルバニック4-20mAポリマー

製品の特長

• 0-20 mA / 4-20 mA / 0-10 V / 2-10 V 入力
• 入力に接続された2線式トランスミッタ用の22 V、24 mA トランスミッタ電源
• MODBUS RTU/ASCII スレーブプロトコル対応の RS485 通信出力
• 3系統のガルバニックアイソレーション
• USB ポート経由で入力および通信パラメータを設定可能（USB ケーブル付属）
• 非直線性：<0.01%
• 温度係数：<25 ppm / °C（代表値）
• 24 V ± 10% DC、230 V AC/DC ± 10% の電源バージョン
• 幅 12.5 mm、TS-35 レール取付け端子筐体

製品説明
DT1104 UI RS4 ガルバニックアイソレータは、フィールドトランスミッタと信号処理装置（PLC、DCS）間のガルバニック絶縁、信号変換および信号伝送を提供します。入力は電流または電圧信号を受け付け、測定値は RS485 インターフェース経由で MODBUS RTU/ASCII スレーブとして読み出せます。

同一の RS485 セグメント上にリピータを使用せずに最大 32 台の DT1104 UI RS4 を接続可能です。主な利点は、PLC/DCS 用の高価なアナログ入力モジュールが不要になることと、アイソレータの入力と信号処理装置間で A/D 変換が1回のみ行われるため全体精度が向上する点です（非直線性 <0.01%、温度係数 <25 ppm / °C（代表））。また、フィールド配線のコスト削減にも寄与します。

本機は入力、出力、電源間を分離する3系統のガルバニックアイソレーションを備えています。動作絶縁電圧は入力、出力、電源端子間で 250 Veff、耐電圧は 2500 VDC（1 分）です。

入力およびトランスミッタ電源

• 電流入力：0 (4) – 20 mA*
• 電圧入力：0 (2) – 10 V*

* 同時に使用できるのは 1つの入力と 1つの出力のみです。

入力には 22 VDC / 24 mA のトランスミッタ電源が用意されており、2線式の受動トランスミッタを駆動できます。

通信と設定
RS485 出力により MODBUS RTU/ASCII スレーブで入力値（物理単位での値も含む）を読み取れます。アイソレータのパラメータ（入力信号種別、レンジ、スケーリング、通信パラメータ）はガルバニック絶縁された USB ポートで設定可能です。前面 LED により電源状態やエラー状態を確認できます。

電源バリエーションは 24 V ± 10% DC の DT1104 UI RS4 と 230 V ± 10% AC/DC の DT1104 UI RS4 PS があります。

技術仕様
安全性：入力、出力、電源の端子は EN 61010-1 要件に従いガルバニックに分離されています。汚染度：2。測定カテゴリ：II。
入力：直流電流または直流電圧。レンジ：0-20 mA、4-20 mA、0-10 V、2-10 V。連続過電圧能力：400 mA（電流入力）、100 V（電圧入力）。入力抵抗：10 Ω（電流）、102 kΩ（電圧）。トランスミッタ電源：22 VDC（24 mA）。入力に関連する測定誤差：±0.05% @ 25 °C ±2 °C。温度依存性：<25 ppm / °C（代表）。設定：USB 経由。
出力：RS485 インターフェース、ガルバニック絶縁。プロトコル：MODBUS RTU / ASCII スレーブ。サポートコマンド：レジスタブロック読出し。通信速度：2400 / 4800 / 9600 / 14400 / 19200 / 38400。アドレス範囲：0–247（0：応答しない）。接続：プラグ可能なねじ端子ブロック 2 個（マスターへの接続と次ユニットまたは終端抵抗への接続）。1 RS485 セグメントあたりの最大接続台数：32。立ち上がり時間：100 ms。
ガルバニック絶縁：250 Veff（入力/出力/電源間）；2500 VDC（1 分）。電源：24 V ± 10% DC（DT1104 UI RS4）または 230 V ± 10% AC/DC（DT1104 UI RS4 PS）。消費電力：≤1.6 W / 2.2 VA（24 V）；≤1.8 W / 2.4 VA（230 V）。
使用環境：動作温度 0–50 °C（要望により -20〜+60 °C）；相対湿度 ≤90% 結露なきこと。設置場所：盤内、垂直取付（水平レール上）推奨。EMC：EN61326-1 放射雑音 グループ1 クラスB；工業環境耐性。
一般仕様：TS-35 レール取付け端子筐体、材質 ポリアミド PA6.6；電気接続 プラグ可能ねじ端子；導体断面積 0.25–2.5 mm2；寸法 12.5 × 99 × 115 mm（W × H × D）；重量 0.15 kg；保護等級 IP20。

主要仕様

• モデル：DT1104 UI RS4（230 V AC/DC 用は DT1104 UI RS4 PS）
• 入力：選択可能な電流または電圧（0-20 mA / 4-20 mA / 0-10 V / 2-10 V）
• トランスミッタ電源：22 VDC、24 mA
• 出力：RS485、MODBUS RTU/ASCII スレーブ
• ガルバニック絶縁：3 系統；250 Veff / 2500 VDC（1 分）
• 精度：±0.05% @25 °C；非直線性 <0.01%
• 温度係数：<25 ppm / °C（代表）
• 寸法：12.5 × 99 × 115 mm；DIN レール（TS-35）取付け
• 消費電力：≤1.6 W（24 V） / ≤1.8 W（230 V）
• 保護等級：IP20
