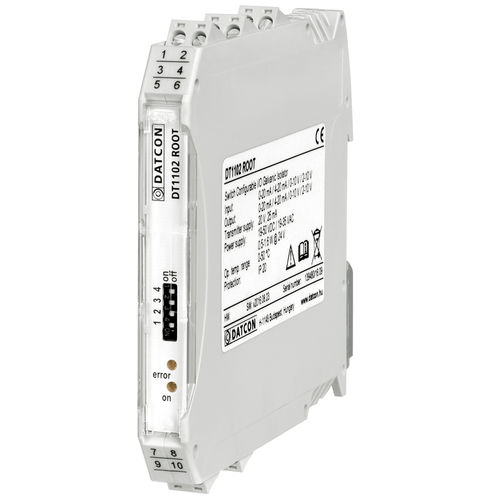

ガルバニックアイソレーター DT1102 ROOT series

電子式4-20mAポリマー

DT1102 ROOT (PS)は、トランスミッター（または別の信号源）と信号処理ユニットとの間にガルバニック絶縁と信号変換を提供します。 伝達特性は平方根です。4-20mA入力/出力については上図を参照してください。 ガルバニック絶縁は3ウェイです：入力、出力、電源は互いにガルバニック絶縁されています。 連続絶縁電圧は3方向とも250 VACeffです。 本器はパッシブ2線式トランスミッターに供給するため、入力に20 VDC / 24 mAを供給します。 入力と出力の信号レンジは、前面のスイッチで自由に組み合わせることができます： 0-20 mA / 4-20 mA / 0-10 V / 2-10 V 入力 0-20 mA / 4-20 mA / 0-10 V / 2-10 V出力 入力は2系統あります： 電流: 0 (4) mA - 20 mA* - 電圧: 0 (2 ) V - 2-10 V 電圧： 0 (2 ) V - 10 V 計器には2つの出力があります： 電流： 0 (4) mA - 20 mA* 電圧： 0 (2 ) V - 10 V 電圧: 0 (2 ) V - 10 V*. * 一度に1つの入力と1つの出力しか使用できません。 このデバイスは2種類の電源で注文できます： DT1102 INV: 24 V ± 10% DC DT1102 INV PS: 230 V ± 10% AC/DC 非直線性 < 0.02% TYP、温度係数 25 ppm / °C TYP。 前面LEDインジケータにより、電源の有無や故障の可能性を表示します。
