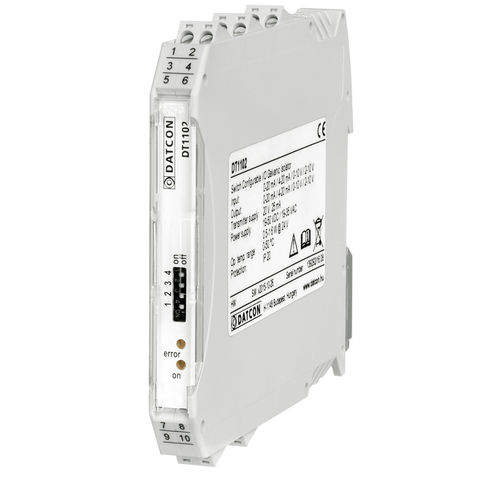

ガルバニックアイソレーター DT1102 series

4-20mA電流DC 電圧

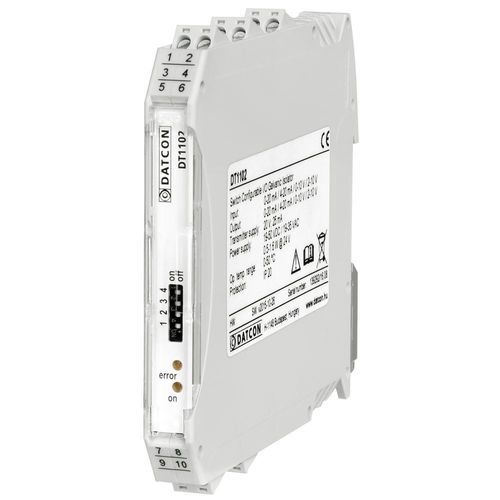

DT1102（PS）スイッチ選択式入出力ガルバニック・アイソレータは、直流電流または直流電圧信号源と信号処理ユニット間の信号伝送と変換を行います。 入力、出力、電源は互いに絶縁されています。 入力、出力、電源間の連続絶縁電圧は250 VACeffです。 パッシブ2線式トランスミッターへの供給用に、入力に20 VDC / 24 mAを供給します。 DT1102は、異なる信号レベルが使用される産業プラントで特に有利です。 入出力レンジはフロントパネルスイッチで選択可能です： 0-20 mA / 4-20 mA / 0-10 V / 2-10 V入力 0-20 mA / 4-20 mA / 0-10 V / 2-10 V出力 計器には2つの入力があります： 電流: 0 (4) mA - 20 mA* - 電圧: 0 (2 ) V - 2-10 V 電圧: 0 (2 ) V - 10 V*. 計器には2つの出力があります： 電流： 0 (4) mA - 20 mA* 電圧： 0 (2) V - 10 V 電圧: 0 (2) V - 10 V*. * 一度に1つの入力と1つの出力しか使用できません。 電源は2種類あります：DT1102：DC24V±10%、DT1102 PS：AC230V±10%。 非直線性は0.01%未満、温度係数は25ppm/℃ TYP未満です。 フロントパネルのLEDは、電源オン状態とエラー状態（入力／出力オーバーレンジ、内部エラーなど）を表示します。
